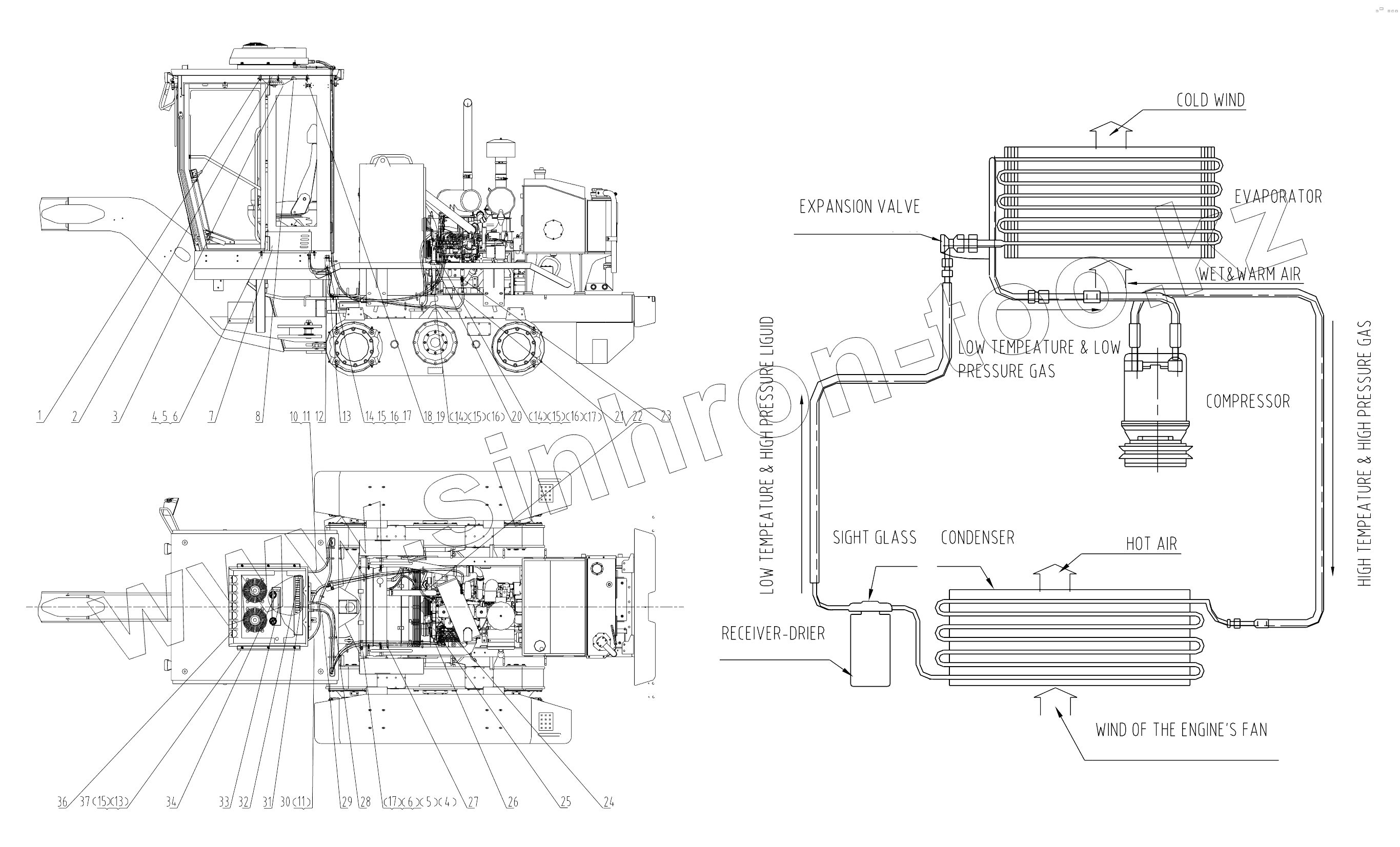

Каталог запасных частей к технике: LiuGong CLG-4165. 23Y0021_004_00 AIR CONDITIONING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

8

10

11

11

12

13

13

14

14

14

15

15

15

15

16

16

16

17

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	85A4283		Sponge
2	85A4282		Sponge
3	46C7246		Vent
4	00B0019		Болт
5	06B0001		WASHER
6	06B0002		Шайба
7	46C7247		Heater mounting
8	85A4281		Sponge
10	84A2810		Water hose
11	15B0080		CLAMP
12	11A8572		Plate
13	03B0021		NUT
14	06B0005		WASHER
15	06B0006		Шайба
16	00B0085		Болт
17	09C0126		Хомут двойной
18	04B0109		Винт
19	06B0062		WASHER
20	46D1384		Plate
21	06C0306		Hose
22	WATERHOSE		WATER HOSE
23	46C0487		Клапан
24	46C5250		Compressor bracket as
25	46C0742		Компрессор
26	46C0194		V-belt
27	37B0004		Хомут
28	46C7498		Hose
29	46C7499		Hose gp
30	84A2811		Water hose
31	85A4284		Sponge
32	85A4285		Sponge
33	85A4286		Sponge
34	85A4287		Sponge
36	46C7831		Evaporator as
37	06B0086		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
