Каталог запасных частей к технике: LiuGong CLG-4165. 08Y0038_000_00 REAR FRAME AS

Тип техники

Марка

Модель

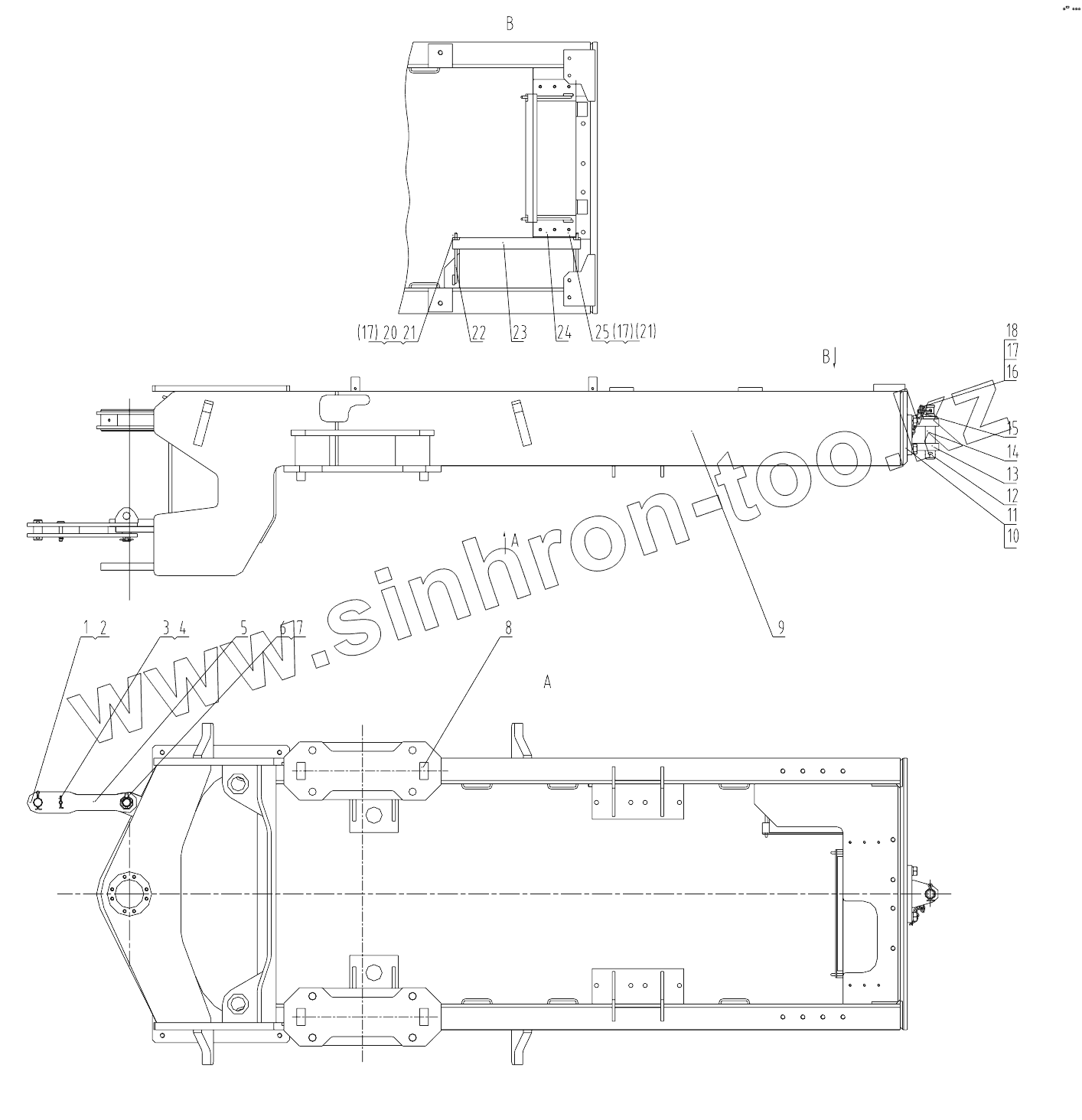

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

18

20

21

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60A0581		Палец
2	08B0017		Палец
3	60A0836		Pin
4	08B0020		Палец
5	16D0333		Steering frame lock
6	11D0265		Палец
7	34C0316		Палец
8	17A0011		Блок ограничительный
9	30D1704		Rear frame
10	06B0019		Шайба
11	01B0321		Болт
12	08B0102		Палец
13	02D2442		Traction pin seat
14	11D0264		Палец буксировочный
15	54C0103		Chain as
16	00B0007		Болт
17	06B0006		Шайба
18	06B0086		WASHER
20	03B0021		NUT
21	06B0005		WASHER
22	26A0290		Hook
23	25A0194		Angle steel
24	02D8005		Support
25	00B0052		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
