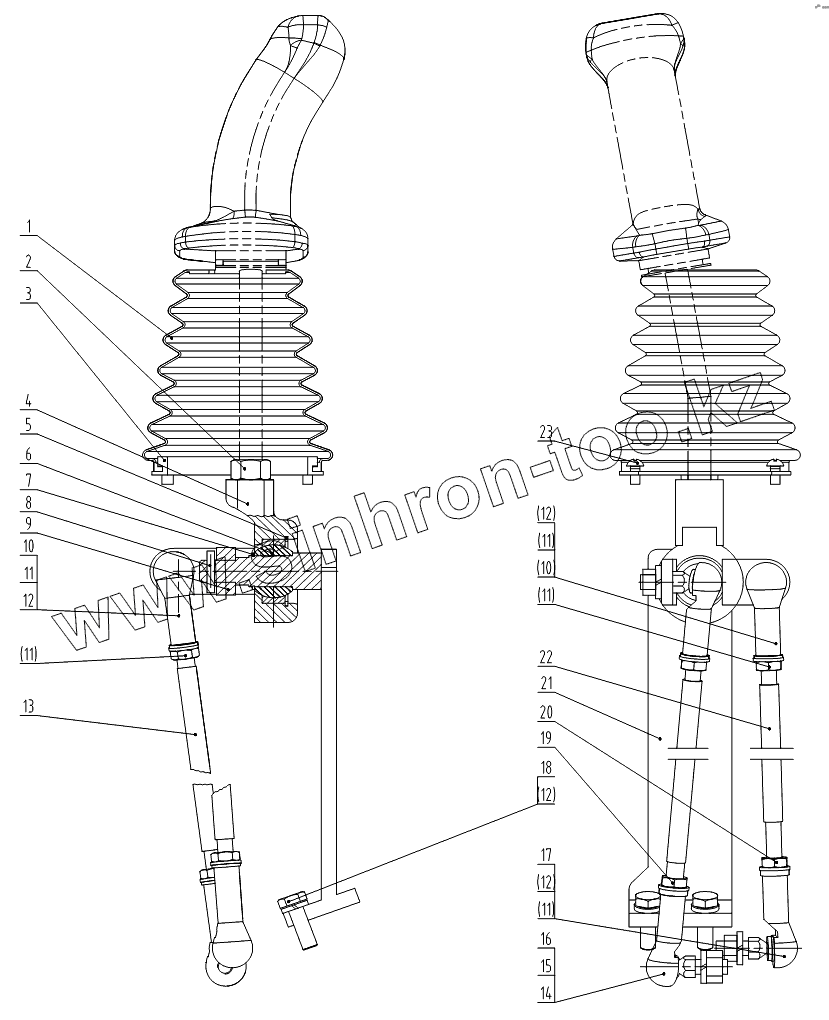

Каталог запасных частей к технике: LiuGong CLG-385A. 24C0383 003 CONTROL LEVER AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 84A0618 DUST COVER
2 03B0173 NUT
3 00D1637 BASE
4 71H0004 BEARING SUPPORT
5 07B0528 SNAP RING
6 25B0021 KNUCKLE BEARING
7 07J0004 SNAP RING
8 08B0080 PIN
9 55H0046 GUIDE SLEEVE
10 25C0110 KNUCKLE BEARING
11 03B0021 NUT
12 06B0348 WASHER
13 64A0897 LINKAGE
14 25K0003 KNUCKLE BEARING
15 03B0158 NUT
16 06B0347 WASHER
17 25C0111 KNUCKLE BEARING
18 00B0085 Болт
19 03B0712 NUT
20 03B0474 Гайка
21 00D1957 BRACKET
22 64A0926 LINKAGE
23 04B0183 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
