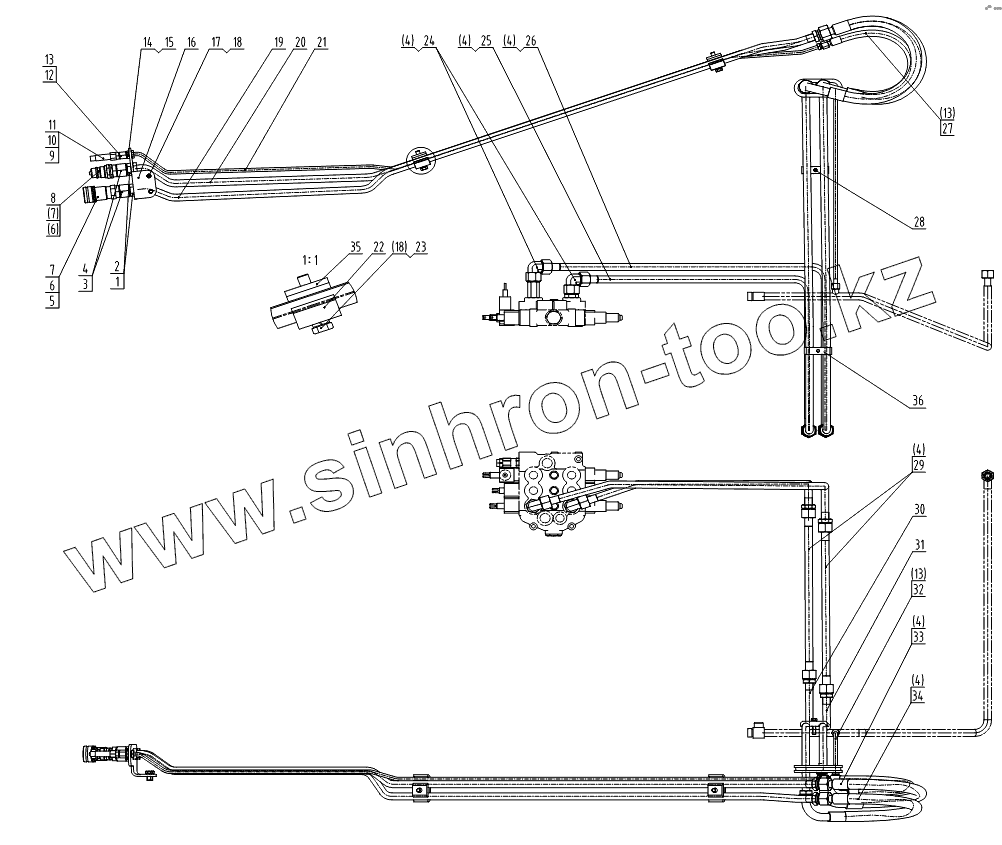

Каталог запасных частей к технике: LiuGong CLG-385A. 00C0806 004 QUICK COUPLER LINES

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

4

4

4

5

6

6

7

7

8

9

10

11

12

13

13

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	56A0345		GASKET
2	03J0006		NUT
3	30C0082		CONNECTOR
4	12B0504		O-RING
5	30C0064		COUPLER CONNECTOR
6	12B0491		O-RING
7	07J0002		SNAP RING
8	30C0063		COUPLER CONNECTOR
9	30C0068		COUPLER CONNECTOR
10	07J0003		SNAP RING
11	12B0494		O-RING
12	30C0150		CONNECTOR
13	12B0489		Кольцо круглого сечения
14	03J0007		NUT
15	56A0344		GASKET
16	22A3642		PLATE
17	00B0005		BOLT
18	06B0347		WASHER
19	10D2552		PIPE AS
20	10D2553		PIPE AS
21	10D2558		PIPE AS
22	27A0344		CLAMP
23	00B0004		Болт
24	31C0083		ELBOW
25	10D5094		TUBE AS
26	10D5093		TUBE AS
27	05C1036		HOSE AS
28	09C1120		CLAMP
29	10D2106		PIPE AS
30	10D5106		TUBE AS
31	10D2589		PIPE AS
32	10D2111		PIPE AS
33	06C2420		HOSE AS
34	06C2421		HOSE AS
35	14A3232		PLATE
36	09C1122		CLAMP
