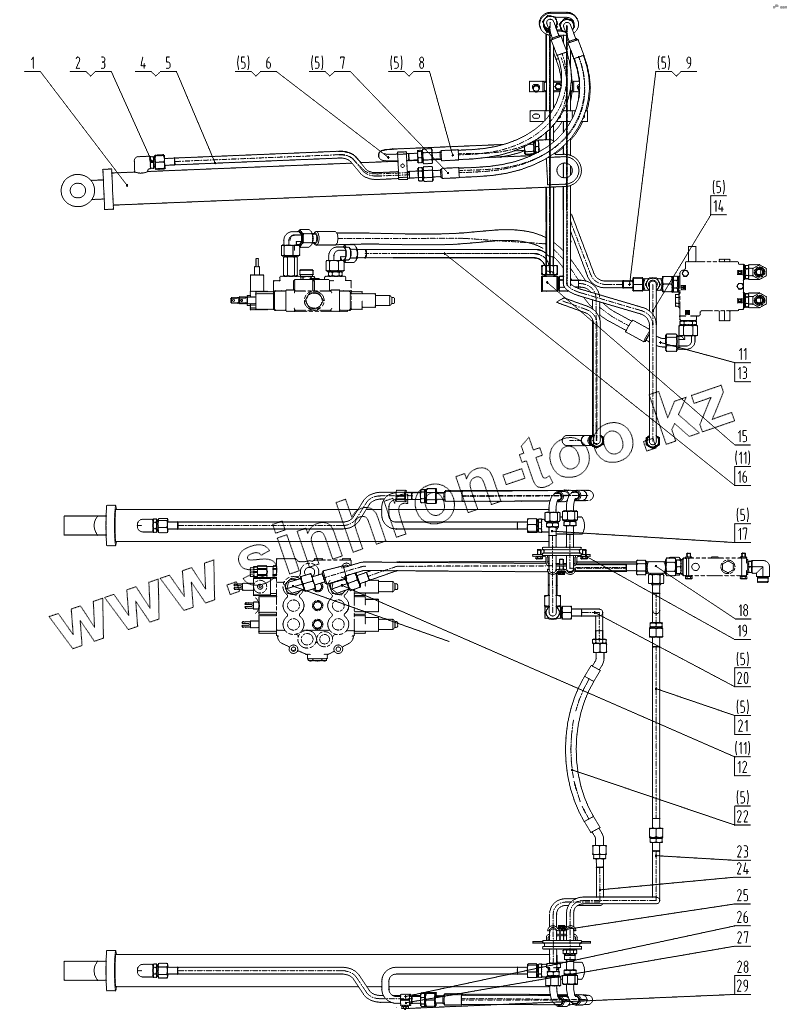

Каталог запасных частей к технике: LiuGong CLG-375A. 00C0807 004 BOOM CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
7
8
9
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0559 BOOM CYLINDER
2 00A0998 CONNECTOR
3 12B0342 O-RING
4 10D2613 PIPE AS
5 12B0490 O-RING
6 10D2127 PIPE AS
7 06C2419 HOSE AS
8 06C2418 HOSE AS
9 10D5546 TUBE AS
11 12B0504 O-RING
12 31C0083 ELBOW
13 06C7681 HOSE AS
14 10D5556 TUBE AS
15 15D0666 TEE
16 10D2087 PIPE AS
17 10D5102 TUBE AS
18 02A0553 TEE
19 09C0845 CLAMP
20 10D2872 TUBE
21 10D2105 PIPE AS
22 06C6151 HOSE AS
23 10D2591 PIPE AS
24 10D2590 PIPE AS
25 09C0377 CLAMP
26 14A4054 CLAMP
27 14A4055 CLAMP
28 00B0020 BOLT
29 06B0348 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
