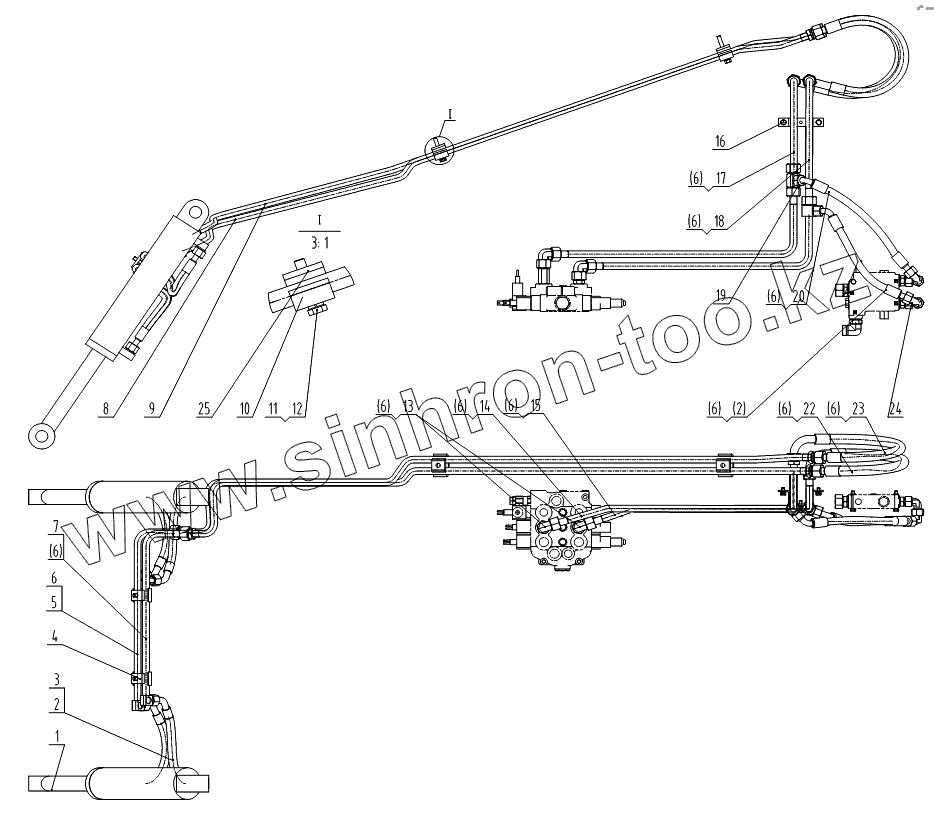

Каталог запасных частей к технике: LiuGong CLG-375A. 00C0805 003 TILTING CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0560 TILTING CYLINDER
2 06C2422 HOSE AS
3 12B0490 O-RING
4 09C0375 CLAMP
5 10D3292 TUBE AS
6 12B0504 O-RING
7 10D2119 PIPE AS
8 10D3291 TUBE AS
9 10D3290 TUBE AS
10 27A0346 CLAMP
11 00B0004 Болт
12 06B0347 WASHER
13 31C0083 ELBOW
14 10D5553 TUBE AS
15 10D5554 TUBE AS
16 09C0842 CLAMP
17 10D5549 TUBE AS
18 10D5555 TUBE AS
19 32C0276 TEE
20 06C6612 HOSE AS
22 06C2420 HOSE AS
23 06C2421 HOSE AS
24 31C0084 Штуцер
25 14A3232 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
