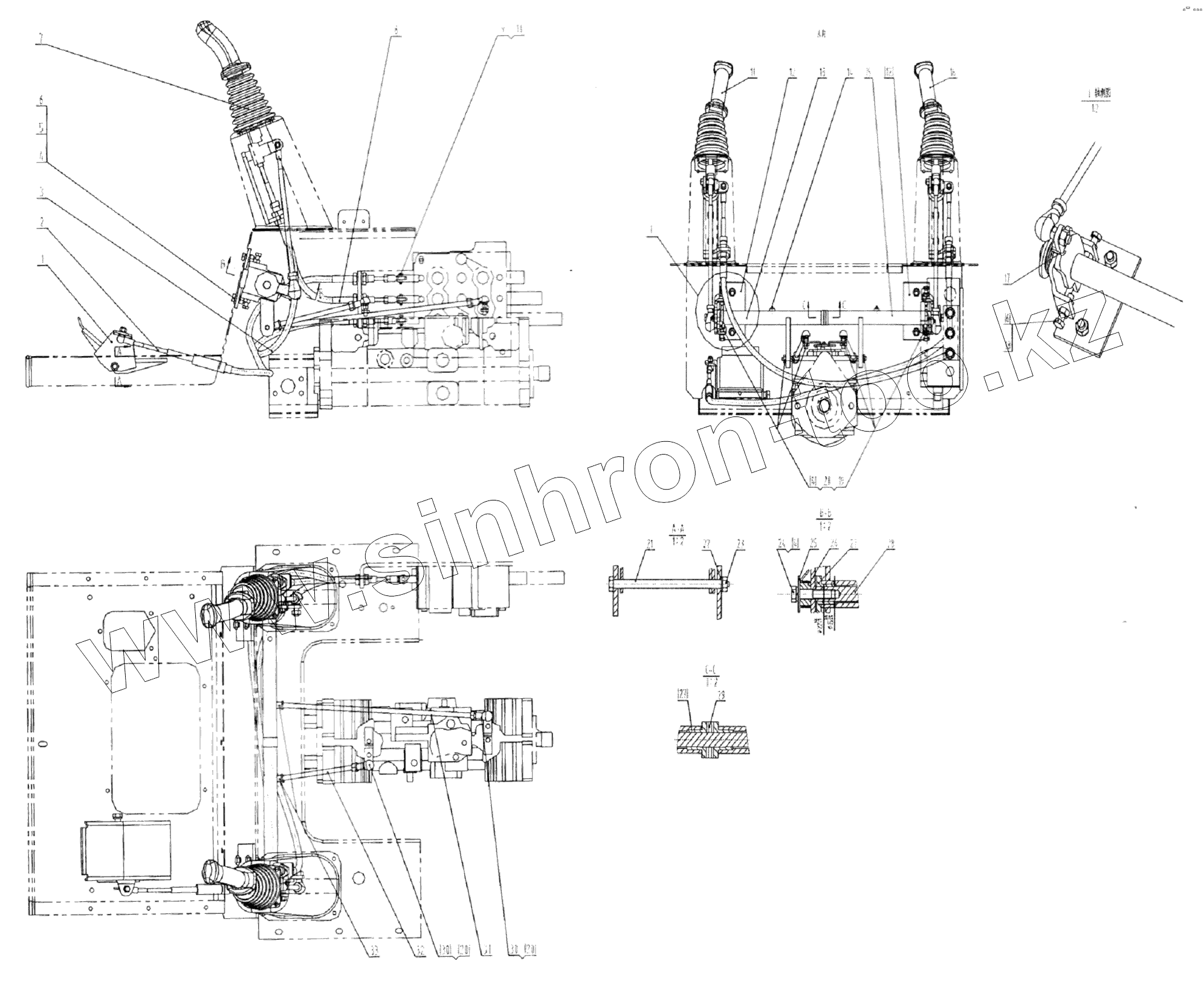

Каталог запасных частей к технике: LiuGong CLG-375. 24E0029 Система управления
1
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47D0058 | Педаль | |
| 2 | 54C0086 | Кабель | |
| 3 | 54C0083 | Кабель | |
| 4 | 00B0012 | BOLT | |
| 5 | 06B0002 | Шайба | |
| 6 | 03B0053 | NUT | |
| 7 | 24C0242 | Джойстик в сборе | |
| 8 | 54C0084 | Кабель | |
| 9 | 08J0007 | Палец | |
| 10 | 08B0007 | Палец | |
| 11 | 23C0083 | HANDLE-LH | |
| 12 | 00D1636 | Кронштейн | |
| 13 | 16D0296 | Джойстик | |
| 14 | 10B0051 | Фиттинг | |
| 15 | 16D0297 | Джойстик | |
| 16 | 23C0084 | HANDLE-RH | |
| 17 | 75A0195 | SPRING | |
| 18 | 00B0002 | Болт | |
| 19 | 06B0001 | WASHER | |
| 20 | 03B0158 | NUT | |
| 21 | 61A0292 | Стержень | |
| 22 | 06B0062 | WASHER | |
| 23 | 03B0036 | NUT | |
| 24 | 01B0100 | Болт | |
| 25 | 52A0250 | SHIM | |
| 26 | 55A1248 | Втулка | |
| 27 | 55A0709 | BUSHING | |
| 28 | 61A0294 | Стержень | |
| 29 | 57A0237 | SHIM | |
| 30 | 25K0002 | KNUCKLE BEARING | |
| 31 | 64A0192 | Рычаг | |
| 32 | 64A0193 | Рычаг | |
| 33 | 25K0003 | KNUCKLE BEARING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
