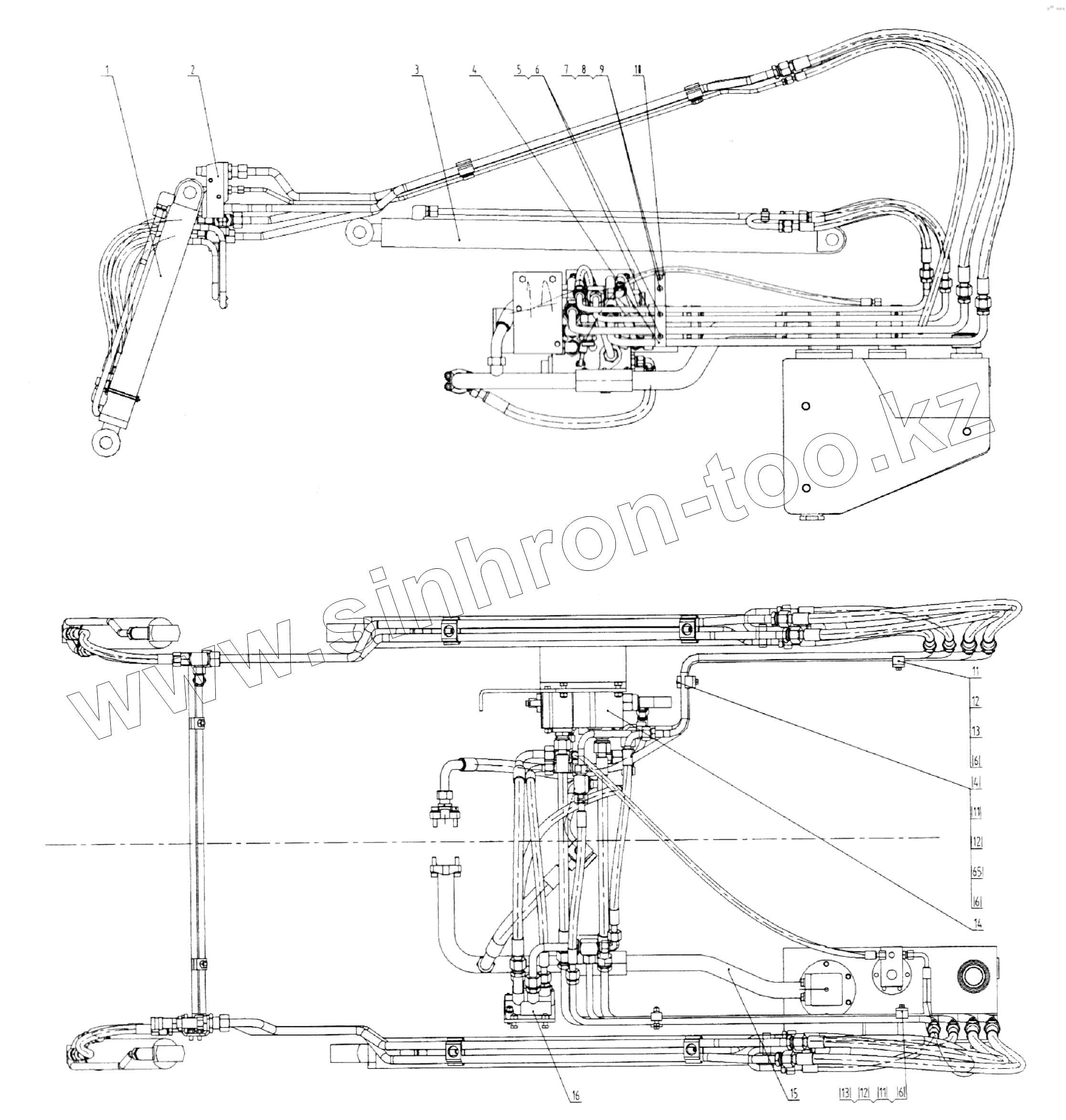

Каталог запасных частей к технике: LiuGong CLG-375. 11E0222 Гидравлическая система
1
2
3
4
4
5
6
6
6
7
8
9
10
11
11
11
12
12
12
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00C0467 | Гидропровод гидроцилиндра опрокидывания | |
| 2 | 00C0468 | Гидропровод вспомогательный | |
| 3 | 00C0469 | Гидропровод левого гидроцилиндра | |
| 4 | 14A3275 | Панель | |
| 5 | 00B0030 | Болт | |
| 6 | 06B0006 | Шайба | |
| 7 | 00B0019 | Болт | |
| 8 | 03B0053 | NUT | |
| 9 | 06B0002 | Шайба | |
| 10 | 16A2385 | Хомут | |
| 11 | 12A1171 | Панель | |
| 12 | 16A1155 | Хомут | |
| 13 | 00B0070 | BOLT | |
| 14 | 12C0683 | Гидрораспределитель в сборе | |
| 15 | 00C0470 | Гидропровод шестеренчатого насоса | |
| 16 | 12C0193 | Клапан выравнивания в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
