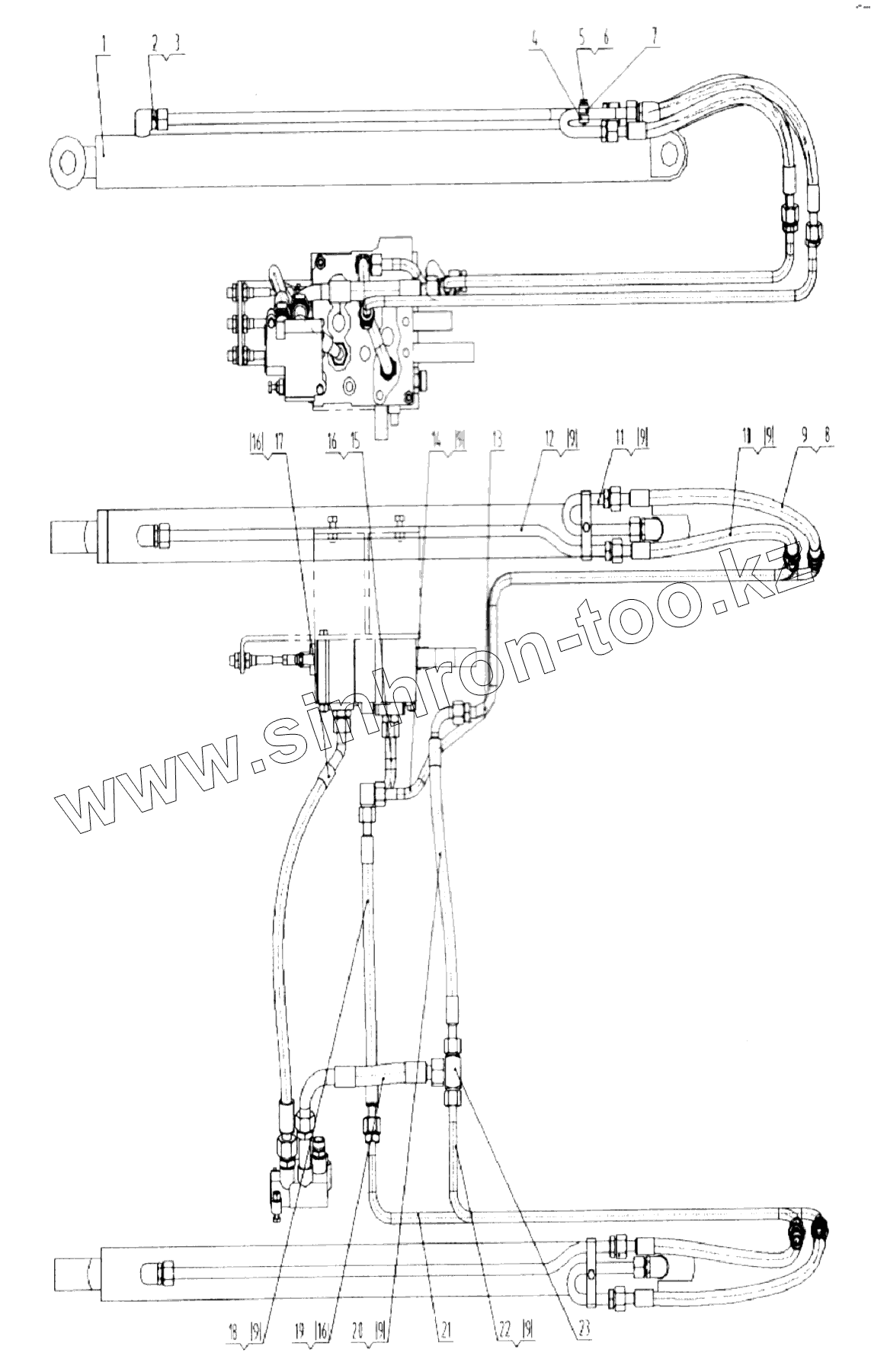

Каталог запасных частей к технике: LiuGong CLG-375. 00C0469 Трубопровод гидроцилиндра подъема
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
12
13
14
15
16
16
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10C0253 | Гидроцилиндр подъема | |
| 2 | 00A0998 | CONNECTOR | |
| 3 | 12B0342 | O-RING | |
| 4 | 14A3270 | Хомут | |
| 5 | 00B0020 | BOLT | |
| 6 | 06B0006 | Шайба | |
| 7 | 14A3271 | Хомут | |
| 8 | 06C0735 | Рукав | |
| 9 | 12B0490 | O-RING | |
| 10 | 06C0907 | Рукав | |
| 11 | 10D1719 | Трубка | |
| 12 | 10D1720 | Трубка | |
| 13 | 10D1703 | Трубка | |
| 14 | 10D1702 | Трубка | |
| 15 | 10D1715 | Трубка | |
| 16 | 12B0504 | O-RING | |
| 17 | 06C1823 | Рукав | |
| 18 | 06C1822 | Рукав | |
| 19 | 06C1842 | Рукав | |
| 20 | 06C1841 | Рукав | |
| 21 | 10D1699 | Трубка | |
| 22 | 10D1700 | Трубка | |
| 23 | 32C0080 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
