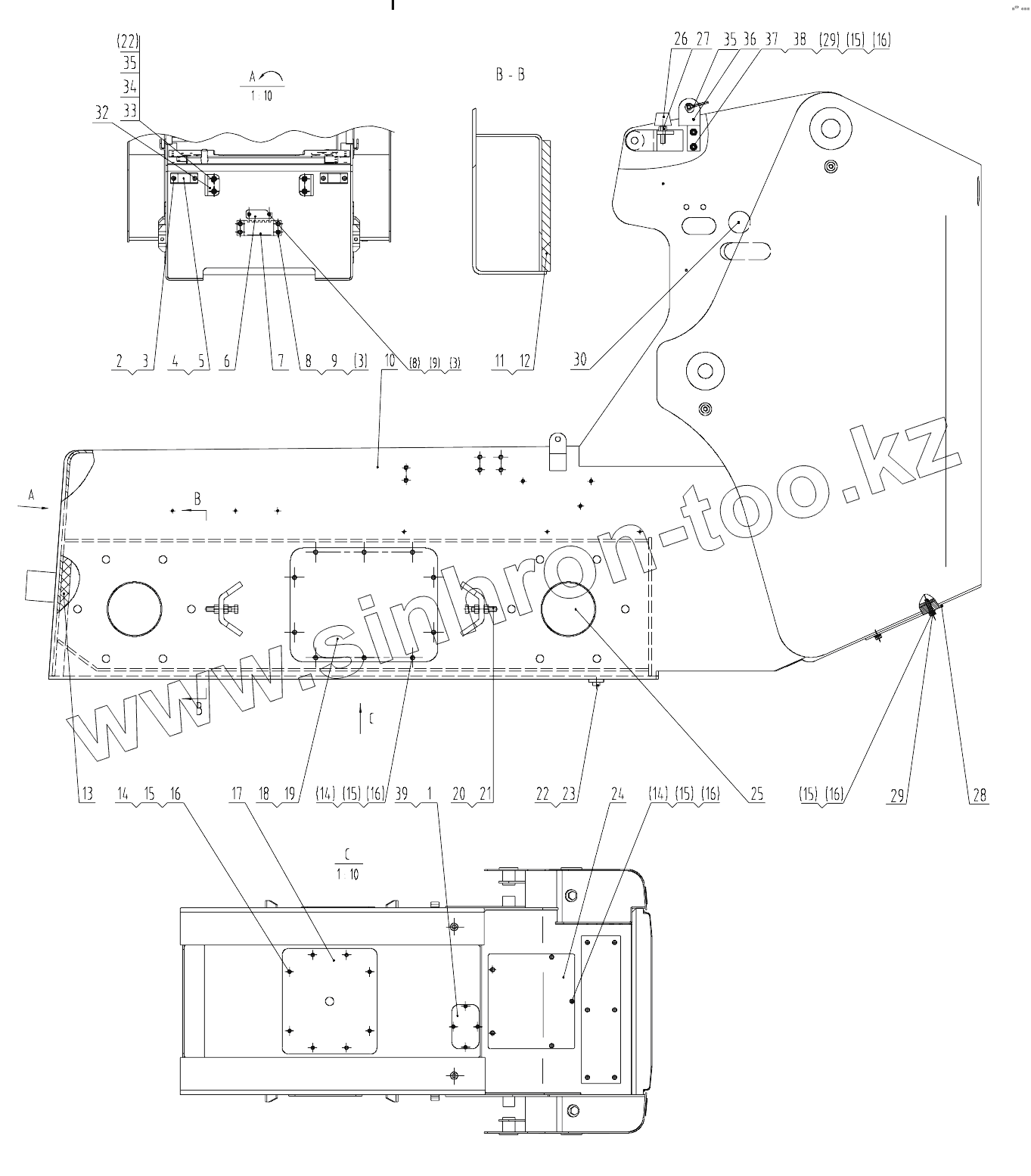

Каталог запасных частей к технике: LiuGong CLG-365A. 30E0991 001 FRAME SYSTEM
1
2
3
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
14
15
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10A9129 | Cover | |
| 2 | 00B0012 | BOLT | |
| 3 | 06B0347 | WASHER | |
| 4 | 13A2139 | PLATE | |
| 5 | 34C1951 | SHIM | |
| 6 | 10A2034 | COVER | |
| 7 | 22A3000 | PLATE | |
| 8 | 06B0001 | WASHER | |
| 9 | 00B0005 | BOLT | |
| 10 | 30D1492 | Frame | |
| 11 | 85A0932 | Baffle | |
| 12 | 85A0933 | Baffle | |
| 13 | 85A0938 | Baffle | |
| 14 | 00B0075 | BOLT | |
| 15 | 06B0348 | WASHER | |
| 16 | 06B0005 | WASHER | |
| 17 | 12A1455 | COVER | |
| 18 | 12A1454 | Cover | |
| 19 | 89A0219 | SEAL | |
| 20 | 00B0350 | BOLT | |
| 21 | 03B0003 | Гайка | |
| 22 | 05A0022 | PLUG | |
| 23 | 12B0351 | Кольцо круглого сечения | |
| 24 | 12A1456 | Cover | |
| 25 | 83A1641 | Guard | |
| 26 | 35C0035 | Упор эластичный | |
| 27 | 03B0053 | NUT | |
| 28 | 17A1942 | Plate | |
| 29 | 00B0102 | BOLT | |
| 30 | 83A0939 | Cover | |
| 31 | 23A4108 | EYE | |
| 32 | 00B0013 | Болт | |
| 33 | 06B0007 | WASHER | |
| 34 | 06B0349 | WASHER | |
| 35 | 24C1091 | LOCK BUCKLE | |
| 36 | 00D7432 | BRACKET | |
| 37 | 06B0086 | WASHER | |
| 38 | 03B0021 | NUT | |
| 39 | 02B0148 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
