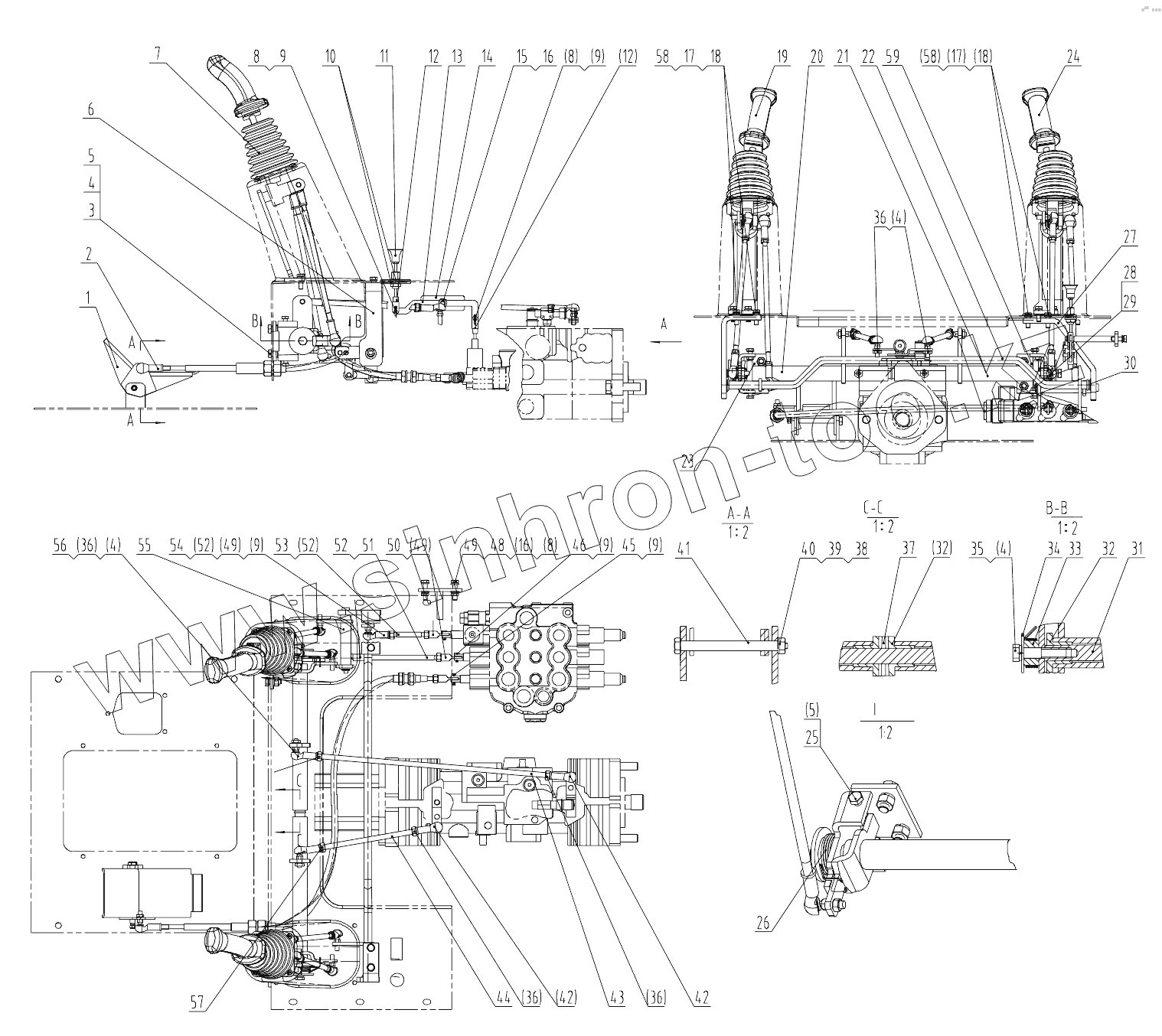

Каталог запасных частей к технике: LiuGong CLG-365A. 24E0032 011 CONTROL SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

6

7

8

8

8

9

9

9

9

9

10

11

12

12

13

14

15

16

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

33

34

35

36

36

36

36

37

38

39

40

41

42

42

43

44

45

46

48

49

49

49

50

51

52

52

52

53

54

55

56

57

58

58

59

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47D0066		Step
2	54C0120		Flexible shaft
3	00B0019		Болт
4	06B0347		WASHER
5	03B0053		NUT
6	23A4070		Plate
7	24C0301		Control lever as
8	08B0042		PIN
9	08B0007		Палец
10	10A2752		SHIM
11	24C0333		Spool as
12	73A0090		FORK
13	16D0407		Plate
14	00D2276		Plate
15	07B0377		SNAP RING
16	06B0005		WASHER
17	00B0085		Болт
18	06B0348		WASHER
19	23C0083		HANDLE-LH
20	16D0367		CONTROL LEVER
21	16D0368		CONTROL LEVER-RH
22	16D0369		Control lever
23	02D1678		BRACKET
24	23C0084		HANDLE-RH
25	00B0002		Болт
26	75A0951		Spring
27	02D1691		Bracket
28	56A0354		GASKET
29	07B0253		SNAP RING
30	25B0051		KNUCKLE BEARING
31	61A0591		SHAFT
32	55A0709		BUSHING
33	55A3961		STEEL SLEEVE
34	52A0250		SHIM
35	01B0100		Болт
36	03B0158		NUT
37	57A0237		SHIM
38	03B0036		NUT
39	06B0346		WASHER
40	06B0062		WASHER
41	61A0589		Shaft
42	25K0002		KNUCKLE BEARING
43	64A0850		Linkage
44	64A0248		Linkage
45	60A0906		PIN
46	61A1087		PIN
48	00B0102		BOLT
49	03B0021		NUT
50	73A0091		RING
51	64A0852		Linkage
52	03B0474		Гайка
53	64A0242		Linkage
54	25C0111		KNUCKLE BEARING
55	16D0376		Control lever
56	25K0003		KNUCKLE BEARING
57	03B0712		NUT
58	06B0086		WASHER
59	02D3751		BRACKET
