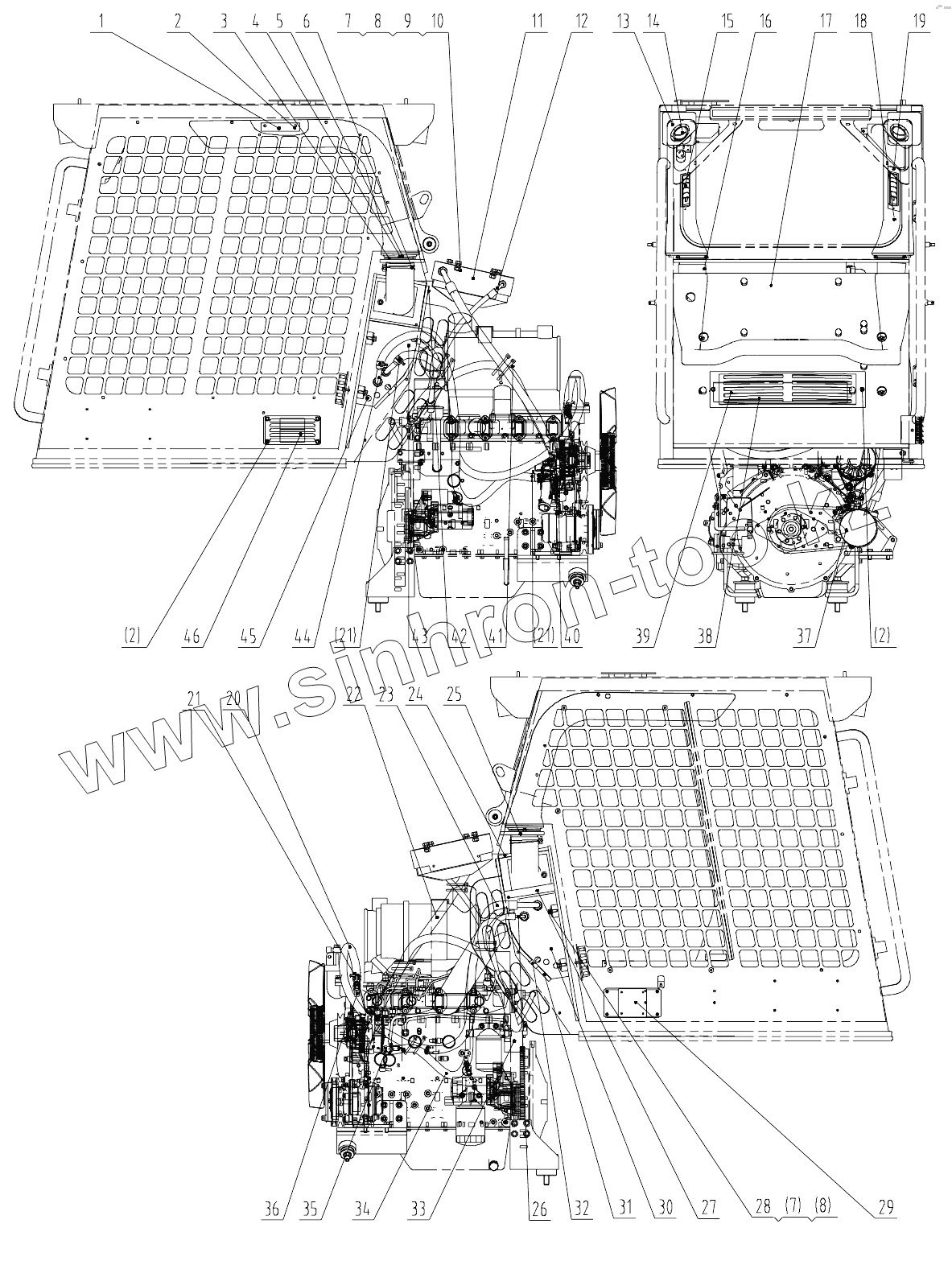

Каталог запасных частей к технике: LiuGong CLG-365A. 23E0490 002 AIR CONDITIONING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10A4796		PLATE
2	02B0148		BOLT
3	00D4333		JOINT
4	00B0022		BOLT
5	06B0346		WASHER
6	15B0062		CLAMP
7	06B0347		WASHER
8	06B0001		WASHER
9	01B0715		Bolt
10	03B0053		NUT
11	46C1868		CONDENSER AS
12	46C7667		Hose
13	86A0789		AIR DUCT
14	46C3565		VENT
15	46C3600		VENT
16	86A0792		AIR DUCT
17	85A2118		HEAT SHIELD
18	86A0790		AIR DUCT
19	04B0112		SCREW
20	84A0240		Hose
21	15B0009		CLAMP
22	46C7666		Hose
23	46C7664		Hose gp
24	85A1766		HEAT INSULATION PLATE
25	85A1775		HEAT INSULATION PLATE
26	46C7668		Hose
27	85A1769		HEAT INSULATION PLATE
28	00B0012		BOLT
29	46C3309		VENTILATING DEVICE
30	85A2097		HEAT SHIELD
31	85A2117		HEAT SHIELD
32	20A8522		PLATE
33	46C7648		Refrigerant receiver as
34	30A0024		Резиновое уплотнение
35	03A0972		Connector
36	46C1663		WATER INTAKE VALVE
37	46C7650		Compressor mounting
38	00D4328		PLATE
39	46C3593		STRAINER
40	01B0477		BOLT
41	37B0004		Хомут
43	85A2098		HEAT SHIELD
44	01A0364		CONNECTOR
45	46C5967		EVAPORATOR
46	10A4788		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
