Каталог запасных частей к технике: LiuGong CLG-365A. 13E0128 000 TRAVEL HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

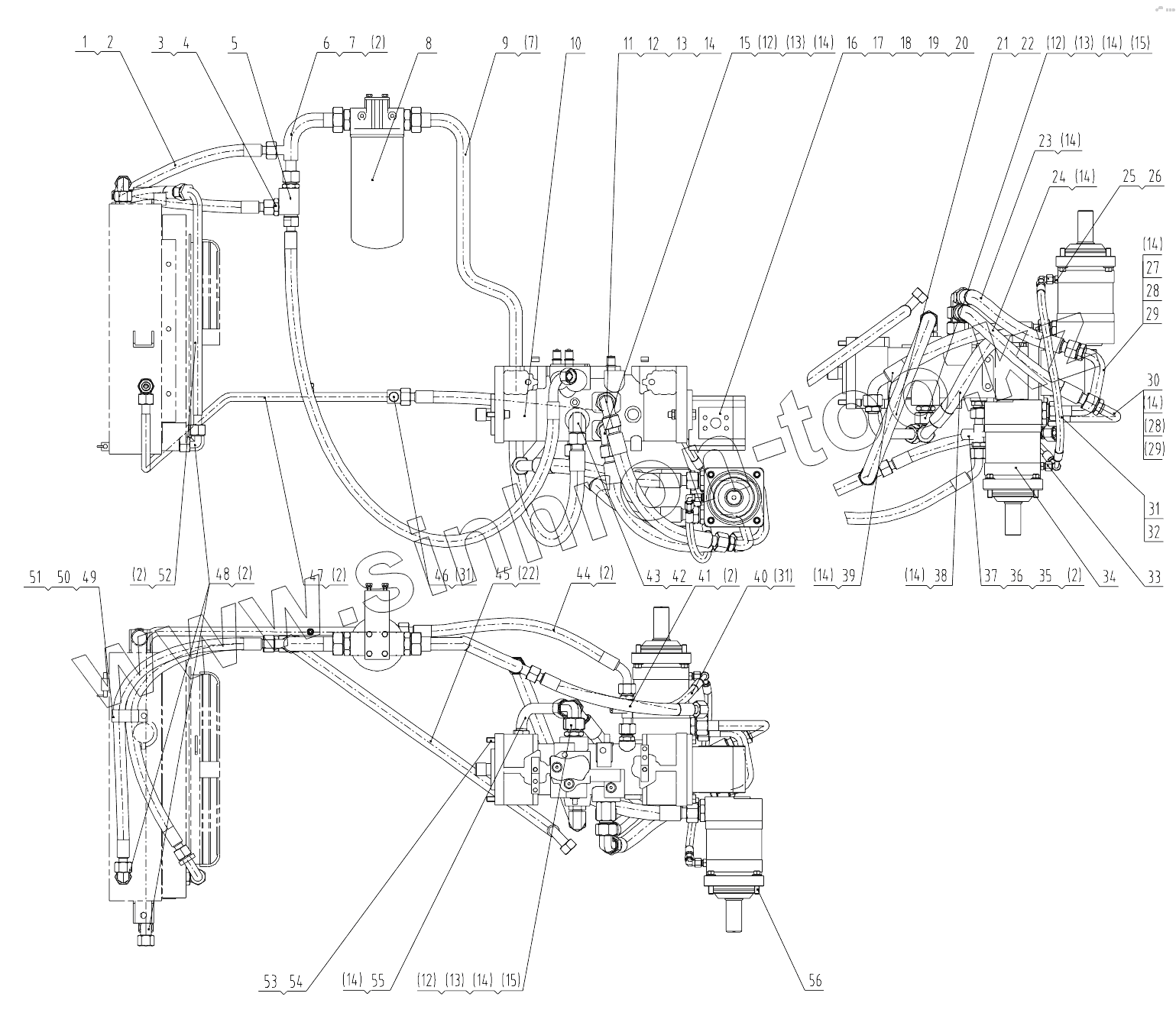

Позиция на иллюстрации Заводской номер детали Название детали
1 07C0916 Hose as
2 12B0488 O-RING
3 00A0992 CONNECTOR
4 12B0198 O-RING
5 12C0223 BY-PASS VALVE
6 10D2118 Pipe as
7 12B0500 O-RING
8 53C0721 Filter
9 10D9570 Tube as
10 11C1220 Piston pump
11 00A3167 Connector
12 12B0492 Кольцо круглого сечения
13 31C0088 ELBOW
14 12B0487 O-RING
15 30K0007 CONNECTOR
16 11K0011 GEAR PUMP
17 01B0212 BOLT
18 12B1579 O-ring
19 06B0350 WASHER
20 03B0111 Гайка
21 07C4123 Hose as
22 12B0402 Кольцо круглого сечения
23 66C0478 Hose as
24 66C0479 Hose as
25 12B0494 O-RING
26 30C0071 CONNECTOR
27 12B0491 O-RING
28 10D2227 Tube as
29 30C0075 CONNECTOR
30 10D2234 Tube as
31 12B0489 Кольцо круглого сечения
32 05C1069 HOSE AS
33 32C0204 TEE
34 11C0368 Travel motor
35 30K0011 Штуцер
36 15D0396 CONNECTOR
37 12B0493 Кольцо круглого сечения
38 66C0481 Hose as
39 66C0480 Hose as
40 05C5276 Hose as
41 66C0477 Hose as
42 31K0005 CONNECTOR
43 12B0410 O-RING
44 66C0482 Hose as
45 06C2430 Hose as
46 44C0271 Plug
47 10D2120 Pipe as
48 31C0113 CONNECTOR
49 00B0007 Болт
50 06B0348 WASHER
51 20A4684 CLAMP
52 10D2158 PIPE AS
53 04B0266 SCREW
54 06B0349 WASHER
55 10D2082 Pipe as
56 00B0663 Bolt
