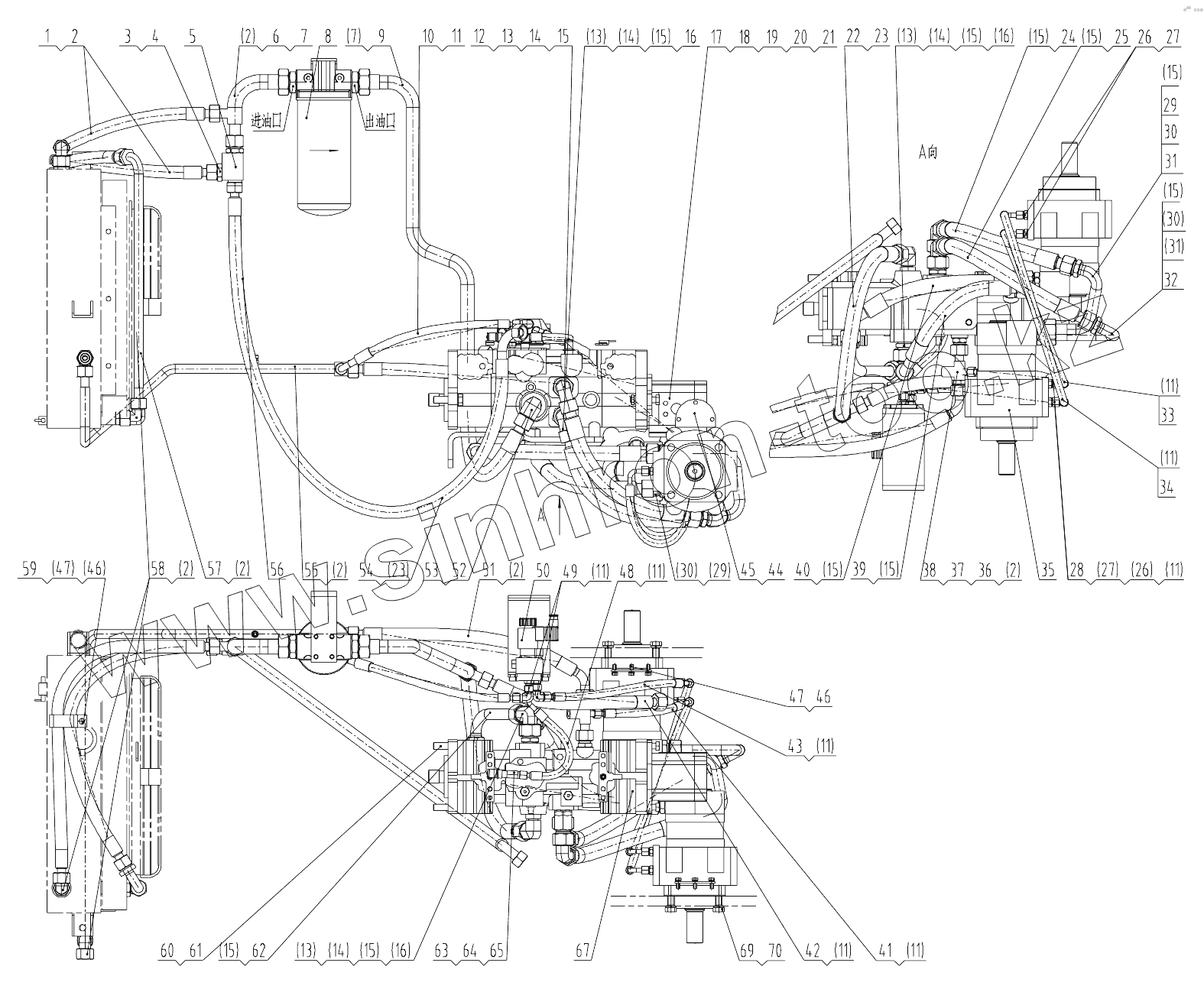

Каталог запасных частей к технике: LiuGong CLG-365A. 13E0036 010 TRAVEL HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
67
69
70
Позиция на иллюстрации Заводской номер детали Название детали
1 07C0916 Hose as
2 12B0488 O-RING
3 00A0992 CONNECTOR
4 12B0198 O-RING
5 12C0223 BY-PASS VALVE
6 10D2118 Pipe as
7 12B0500 O-RING
8 53C0212 Filter mounting
9 10D2080 Pipe as
10 05C1032 Hose as
11 12B0489 Кольцо круглого сечения
12 00A3167 Connector
13 12B0492 Кольцо круглого сечения
14 31C0088 ELBOW
15 12B0487 O-RING
16 30K0007 CONNECTOR
17 11K0011 GEAR PUMP
18 12B1579 O-ring
19 01B0212 BOLT
20 06B0350 WASHER
21 03B0111 Гайка
22 07C0923 Hose as
23 12B0402 Кольцо круглого сечения
24 06C2431 Hose as
25 06C2432 Hose as
26 30C0071 CONNECTOR
27 12B0494 O-RING
28 32C0204 TEE
29 10D2227 Tube as
30 30C0075 CONNECTOR
31 12B0491 O-RING
32 10D2234 Tube as
33 05C1047 Hose as
34 05C1046 Hose as
35 11C0393 Travel motor
36 30K0011 Штуцер
37 12B0493 Кольцо круглого сечения
38 15D0396 CONNECTOR
39 06C2426 Hose as
40 06C2425 Hose as
41 05C1034 Hose as
42 07C0918 Hose as
43 05C1033 Hose as
44 11A2369 Cover
45 82H0016 GASKET
46 00B0007 Болт
47 06B0348 WASHER
48 05C1066 Hose as
49 31C0148 Штуцер
50 12C0882 Solenoid valve mounting
51 06C2427 Hose as
52 31K0005 CONNECTOR
53 12B0410 O-RING
54 06C2430 Hose as
55 10D2120 Pipe as
56 09C0381 Clamp
57 10D2158 PIPE AS
58 31C0113 CONNECTOR
59 20A4684 CLAMP
60 04B0266 SCREW
61 06B0349 WASHER
62 10D2082 Pipe as
63 32C0277 Tee
64 12B0495 Кольцо круглого сечения
65 44C0076 Шкала
67 11C1220 Piston pump
69 01B0027 Болт
70 06B0354 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
