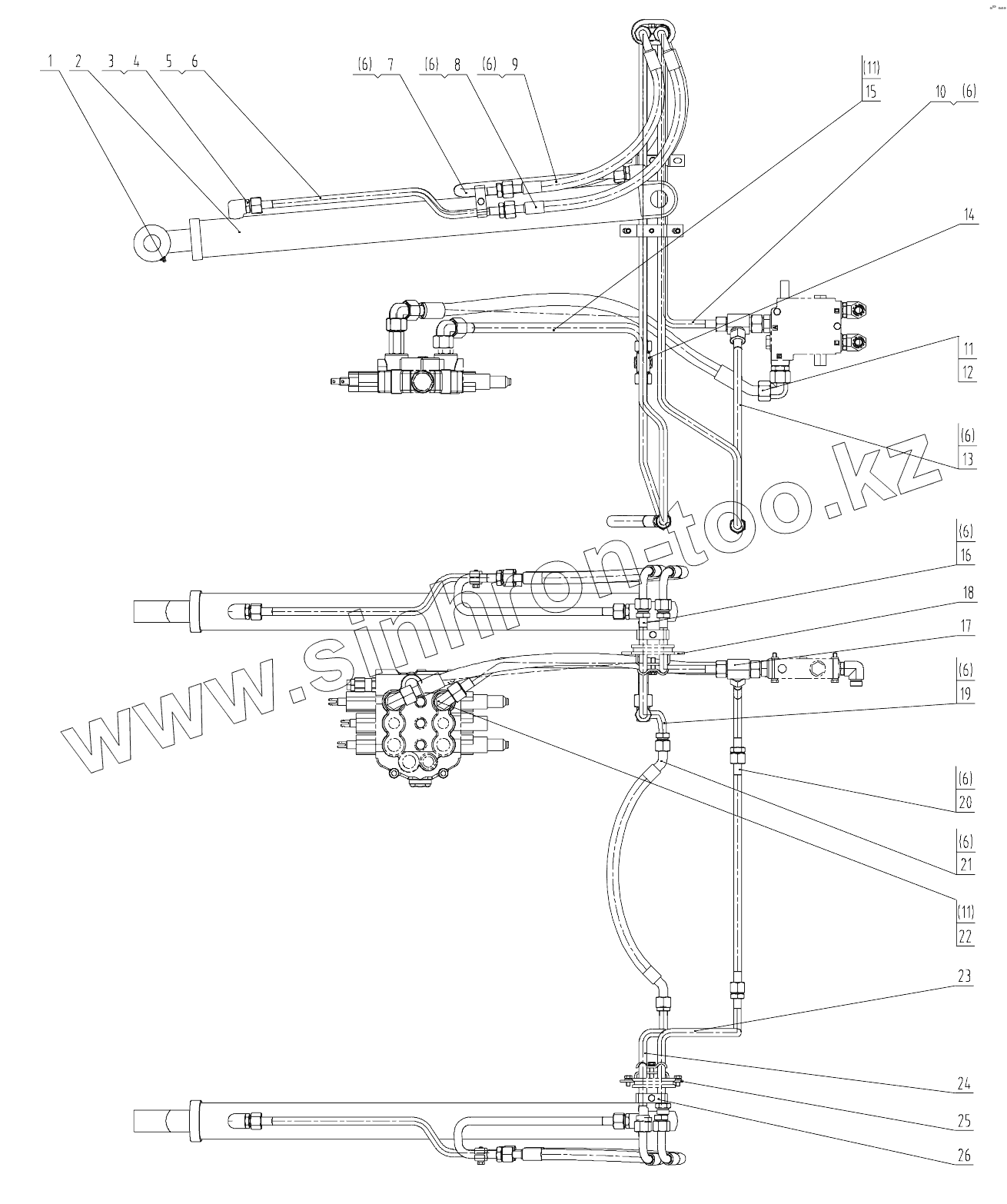

Каталог запасных частей к технике: LiuGong CLG-365A. 00C2817 000 BOOM CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 86A0258 Защита
2 10C1168 Boom cylinder
3 00A0998 CONNECTOR
4 12B0342 O-RING
5 10D2128 Pipe as
6 12B0490 O-RING
7 10D2127 PIPE AS
8 06C2419 HOSE AS
9 06C2418 HOSE AS
10 10D5551 Tube as
11 06C7682 Hose as
12 12B0504 O-RING
13 10D9592 Tube as
14 32C0080 Штуцер
15 10D2087 PIPE AS
16 10D2096 Pipe as
17 02A0553 TEE
18 09C0373 Clamp
19 10D3056 Tube as
20 10D2105 PIPE AS
21 06C3830 Hose as
22 31C0083 ELBOW
23 10D2107 Pipe as
24 10D3055 Tube as
25 09C0377 CLAMP
26 09C1121 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
