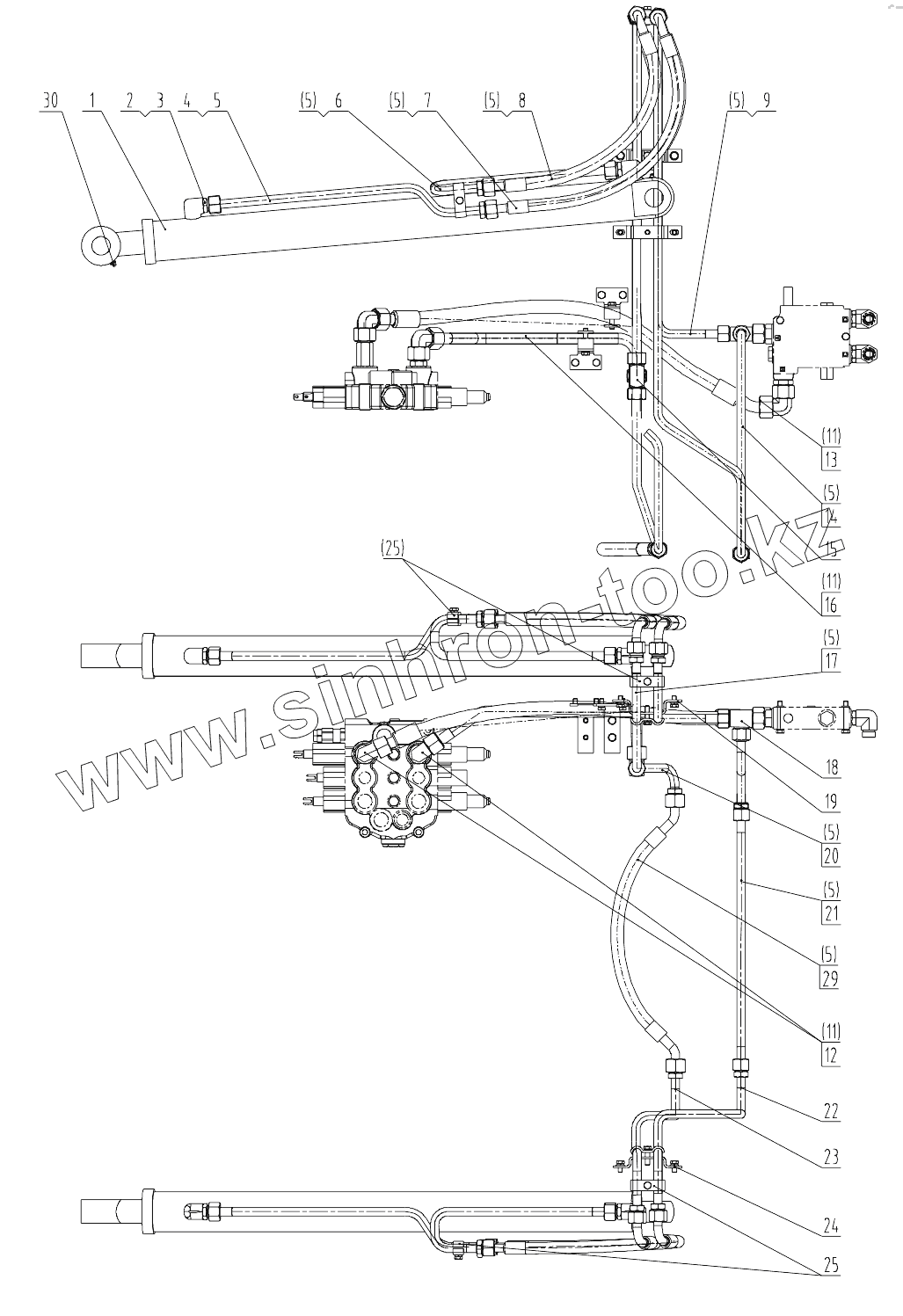

Каталог запасных частей к технике: LiuGong CLG-365A. 00C0611 007 BOOM CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
7
8
9
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 10C1168 Boom cylinder
2 00A0998 CONNECTOR
3 12B0342 O-RING
4 10D2128 Pipe as
5 12B0490 O-RING
6 10D2127 PIPE AS
7 06C2419 HOSE AS
8 06C2418 HOSE AS
9 10D5551 Tube as
11 12B0504 O-RING
12 31C0083 ELBOW
13 06C7682 Hose as
14 10D5552 Tube as
15 32C0080 Штуцер
16 10D2087 PIPE AS
17 10D2096 Pipe as
18 02A0553 TEE
19 09C0373 Clamp
20 10D3056 Tube as
21 10D2105 PIPE AS
22 10D2107 Pipe as
23 10D3055 Tube as
24 09C0377 CLAMP
25 09C1121 Clamp
29 06C3830 Hose as
30 86A0258 Защита
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
