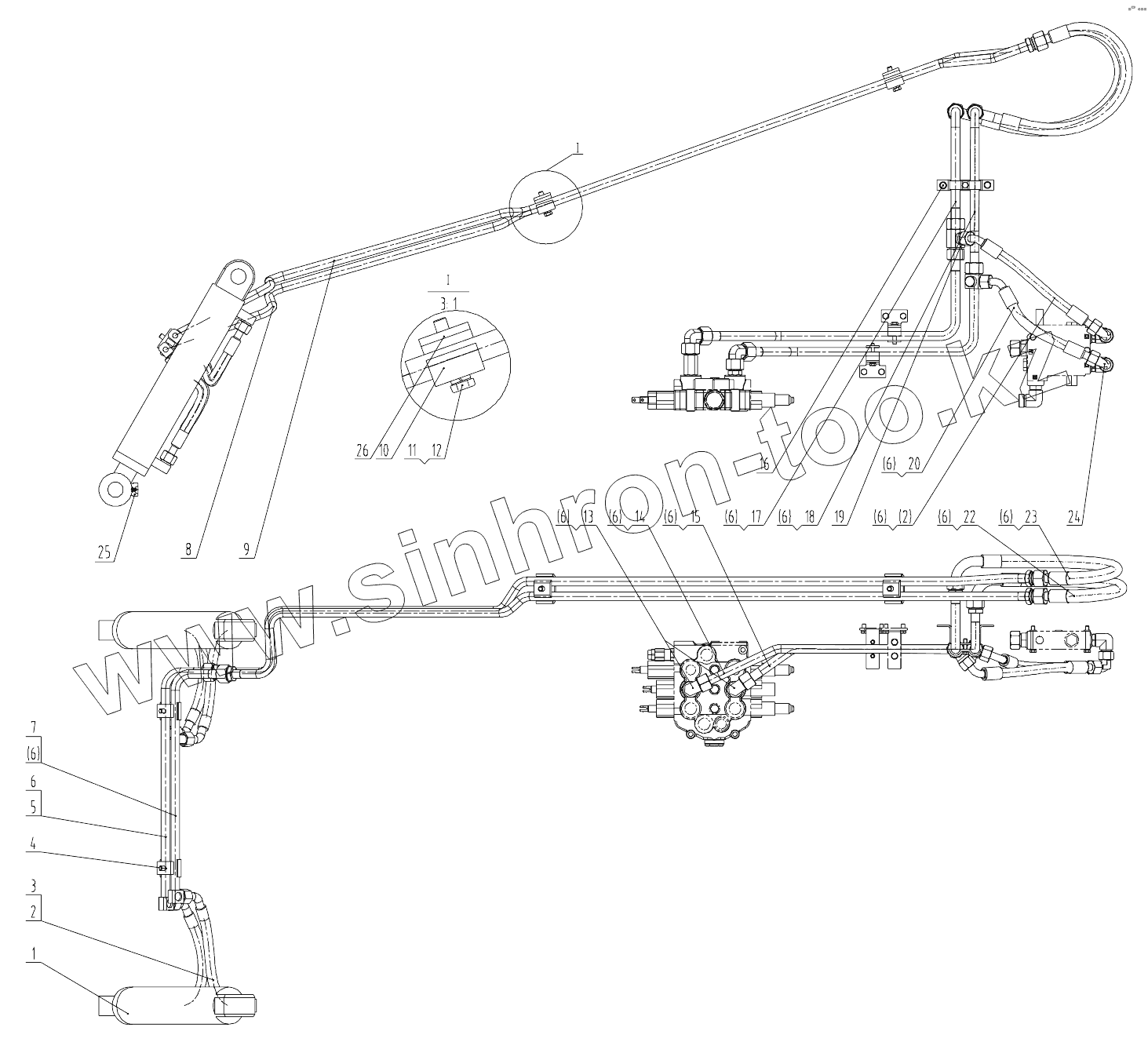

Каталог запасных частей к технике: LiuGong CLG-365A. 00C0609 006 TILTING CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0370 Bucket tilting cylinder
2 06C2422 HOSE AS
3 12B0490 O-RING
4 09C0375 CLAMP
5 10D2121 Pipe as
6 12B0504 O-RING
7 10D2119 PIPE AS
8 10D2230 Pipe as
9 10D2229 Pipe as
10 27A0346 CLAMP
11 00B0064 Болт
12 06B0347 WASHER
13 31C0083 ELBOW
14 10D5547 Tube as
15 10D5548 Tube as
16 09C0888 Clamp
17 10D5549 TUBE AS
18 10D5550 Tube as
19 32C0276 TEE
20 06C6593 Hose as
22 06C2420 HOSE AS
23 06C2421 HOSE AS
24 31C0084 Штуцер
25 86A0258 Защита
26 14A3232 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
