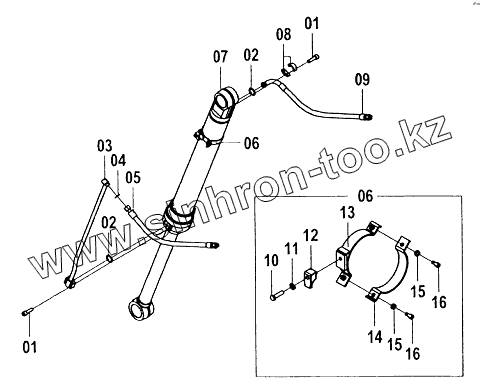

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод стрелы (D)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00B0084		Винт
2	12B0271		Кольцо круглого сечения
3	10D1554		Трубка
4	12B0021		Кольцо круглого сечения
5	06C0019		Рукав
6	09C0303		Хомут
7	10C0212		Гидроцилиндр ковша
8	04A0252		Хомут
9	06C0578		Рукав
10	00B0058		Болт
11	06B0007		WASHER
12	72A0146		Хомут
13	17D0190		Хомут
14	21A2419		Хомут
15	06B0001		WASHER
16	00B0002		Болт
