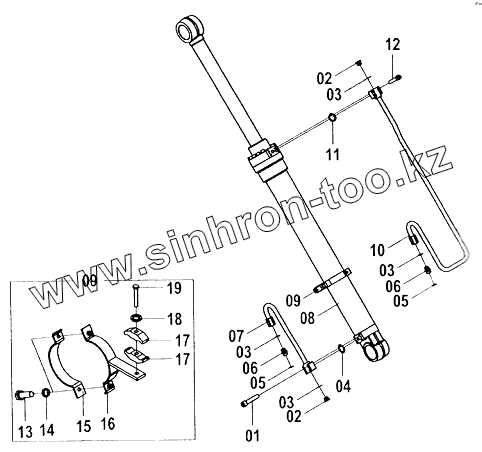

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод стрелы (B)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04B0153		Винт
2	05A0070		Заглушка
3	12B0379		Кольцо круглого сечения
4	12B0251		Кольцо круглого сечения
5	12B0021		Кольцо круглого сечения
6	36B0043		Смычка
7	02C0284		Трубка
8	10C0106		Гидроцилиндр стрелы правый
9	09C0139		Хомут
10	02C0316		Трубка
11	12B0271		Кольцо круглого сечения
12	04B0278		Винт
13	01B0103		Болт
14	06B0007		WASHER
15	21A1237		Хомут
16	17D0081		Хомут
17	72A1237		Хомут
18	06B0001		WASHER
19	00B0019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
