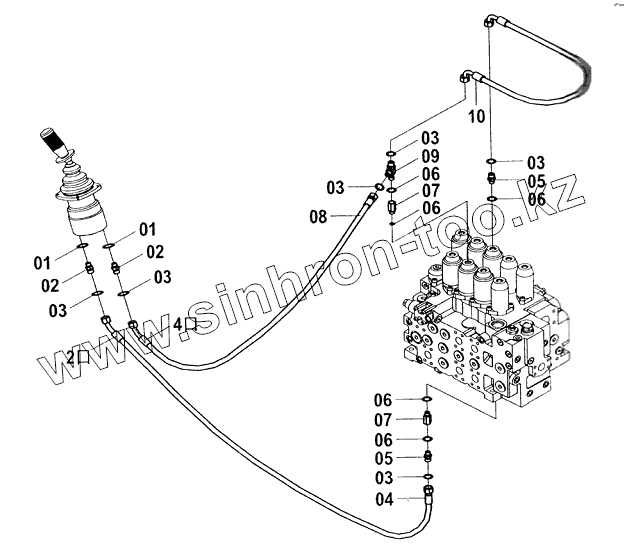

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод системы управления (K)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0351 Кольцо круглого сечения
2 00A0016 Смычка
3 12B0283 Кольцо круглого сечения
4 05C0310 Рукав
5 00A0022 Смычка
6 12B0023 Кольцо круглого сечения
7 12C0163 Клапан
8 05C0312 Рукав
9 32C0065 Штуцер
10 05C0308 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
