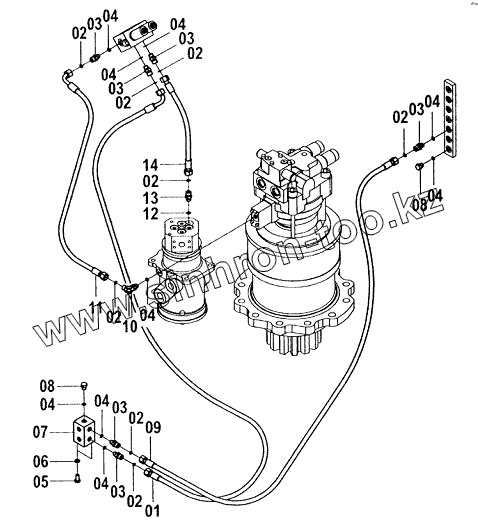

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод системы управления (D)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 05C0693 Шланг
2 12B0283 Кольцо круглого сечения
3 00A0016 Смычка
4 12B0351 Кольцо круглого сечения
5 00B0005 BOLT
6 06B0002 Шайба
7 78A0047 Смычка блок
8 05A0053 Заглушка
9 05C0064 Рукав
10 31C0004 Смычка
11 05C0275 Шланг
12 12B0351 Кольцо круглого сечения
13 00A0018 Смычка
14 05C0005 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
