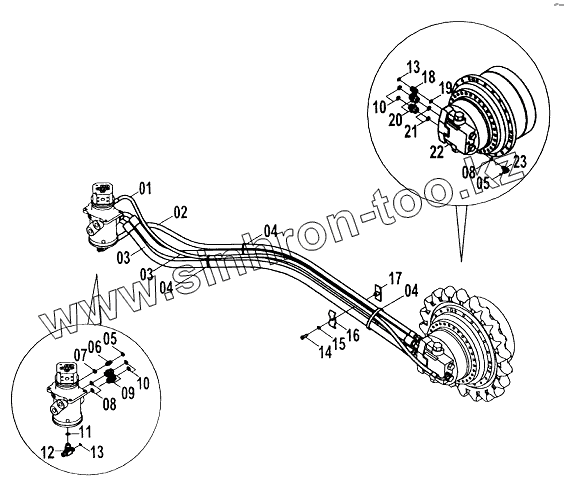

Каталог запасных частей к технике: LiuGong CLG-225. Трубопровод ходовой части

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

5

6

7

8

8

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C0003		Рукав
2	06C0004		Рукав
3	07C0002		Рукав
4	37B0009		Хомут
5	12B0283		Кольцо круглого сечения
6	00A0018		Смычка
7	12B0351		Кольцо круглого сечения
8	12B0379		Кольцо круглого сечения
9	36B0043		Смычка
10	12B0021		Кольцо круглого сечения
11	12B0339		Кольцо круглого сечения
12	32C0001		Смычка
13	12B0370		Кольцо круглого сечения
14	00B0048		Болт
15	06B0002		Шайба
16	20A0085		Пластина нажимная
17	00D0019		Кронштейн
18	00A0006		Смычка
19	12B0291		Кольцо круглого сечения
20	00A0005		Смычка
21	12B0013		Кольцо круглого сечения
22	11C0264		Гидромотор хода
23	31C0064		Смычка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
