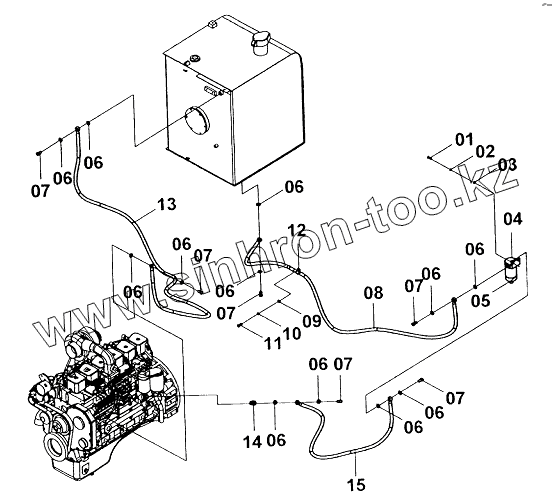

Каталог запасных частей к технике: LiuGong CLG-225. Топливный трубопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 00В0085 Болт
2 06В0086 Шайба
3 06В0086 Шайба
4 50С0053 Фильтр топливный
5 53С0045 Фильтр
6 06В0117 Шайба
7 88А0096 Болт
8 06С0985 Шланг топливный
9 06В0001 Шайба
10 06В0002 Шайба стопорная
11 00В0005 Болт
12 09С0156 Хомут
13 06С0987 Шланг топливный
14 00А0085 Штуцер
15 06С0984 Шланг топливный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
