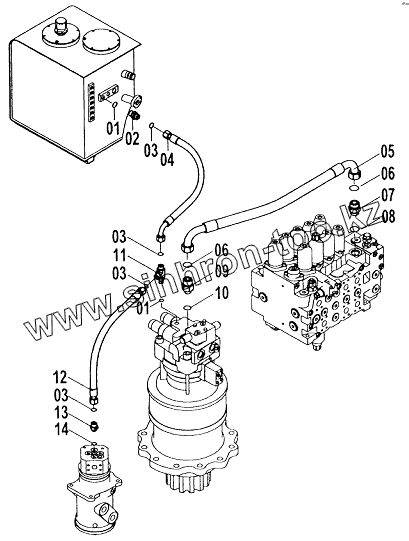

Каталог запасных частей к технике: LiuGong CLG-225. Сливной трубопровод (A)

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

4

5

6

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0040		Кольцо круглого сечения
2	00A0731		Штуцер
3	12B0370		Кольцо круглого сечения
4	06C2157		Шланг
5	07C0327		Рукав
6	12B0224		Кольцо круглого сечения
7	00A0010		Смычка
8	12B0013		Кольцо круглого сечения
9	00A0009		Смычка
10	12B0355		Кольцо круглого сечения
11	32C0258		Смычка
12	06C0871		Шланг
13	00A0007		Смычка
14	7280343		Кольцо круглого сечения

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
