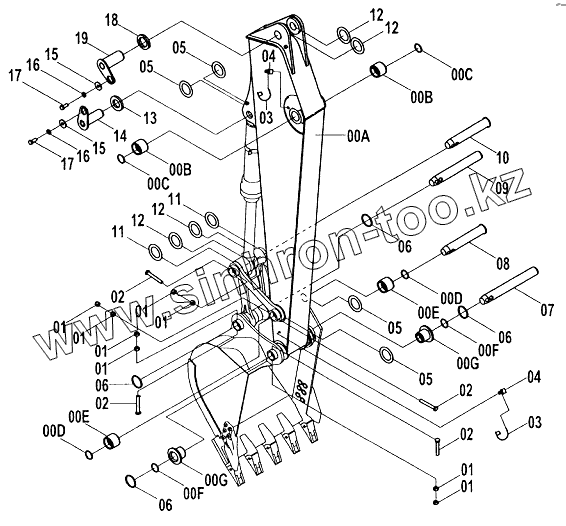

Каталог запасных частей к технике: LiuGong CLG-225. Рукоять (2910 мм)
00A
00B
00B
00C
00C
00D
00D
00E
00E
00F
00F
00G
00G
01
01
01
01
01
01
01
01
02
02
02
02
03
03
04
04
05
05
05
05
06
06
06
06
07
08
09
10
11
11
12
12
12
12
13
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43C0266 | 43C0266 | Рукоять в сборе | |
| 00A | 16D0312 | Рукоять | |
| 00B | 55A0642 | Гильза | |
| 00C | 13B0260 | Кольцо пылезащитное | |
| 00D | 13B0258 | Кольцо | |
| 00E | 55A0643 | Гильза | |
| 00F | 13B0259 | Кольцо пылезащитное | |
| 00G | 55A0646 | Гильза | |
| 01 | 03B0294 | Гайка | |
| 02 | 01B0124 | Болт | |
| 03 | 86A0258 | Защита | |
| 04 | 10AG014 | Клапан для накачки смазки | |
| 05 | 28C0043 | Шайба | |
| 06 | 12B0523 | Кольцо круглого сечения | |
| 07 | 60A0384 | Палец | |
| 08 | 60A0510 | Палец | |
| 09 | 60A0796 | Палец | |
| 10 | 60A0398 | Палец | |
| 11 | 28C0042 | Шайба регулировочная | |
| 12 | 28C0028 | Шайба | |
| 13 | 15A0697 | Пластина | |
| 14 | 11D0188 | Палец | |
| 15 | 12A0487 | Пластина | |
| 16 | 06B0016 | WASHER | |
| 17 | 00B0231 | Болт | |
| 18 | 15A0695 | Пластина | |
| 19 | 11D0187 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
