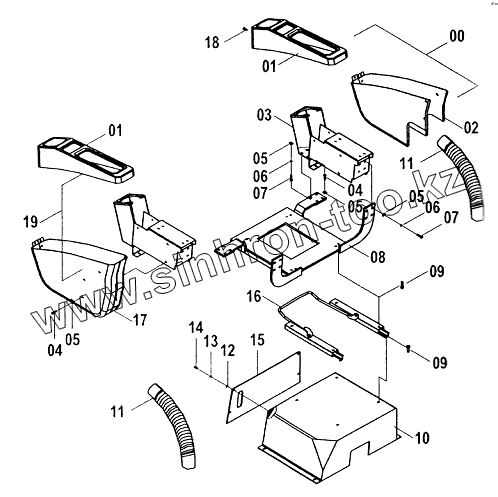

Каталог запасных частей к технике: LiuGong CLG-225. Опора кресла

Тип техники

Марка

Модель

Схема

34C0563

1

1

2

3

4

4

5

5

5

5

6

6

7

7

8

9

9

10

11

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
34C0563	34C0563		Подлокотник
1	35C0388		Крышка
2	35C0451		Крышка
3	23D0672		Кронштейн
4	04B0057		Винт
5	06B0062		WASHER
6	06B0003		Шайба
7	00B0023		BOLT
8	02D1535		Опора
9	04B0078		Болт
10	00D1646		Опора кресла
11	86A0269		Вкладыш
12	06B0066		WASHER
13	06B0017		Шайба
14	04B0221		SCREW
15	10A2050		Пластина
16	34C0220		Направляющие кресла
17	35C0450		Крышка
18	04B0044		Винт
19	34C0562		Подлокотник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
