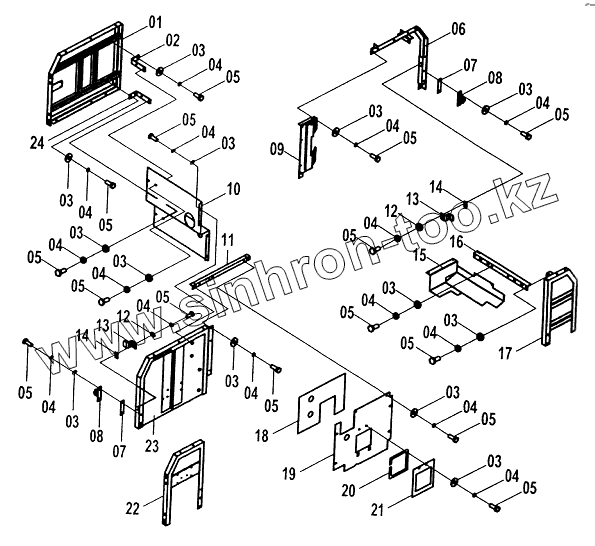

Каталог запасных частей к технике: LiuGong CLG-225. Крыша (C)
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
8
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42D0229 | Кронштейн | |
| 2 | 00D1385 | Кронштейн | |
| 3 | 06В00З0 | Шайба | |
| 4 | 06В0002 | Шайба стопорная | |
| 5 | 00В0012 | Болт | |
| 6 | 42D0225 | Кронштейн | |
| 7 | 10А0047 | Пластина | |
| 8 | 02D0008 | Кронштейн | |
| 9 | 00D0216 | Панель | |
| 10 | 20А2101 | Панель | |
| 11 | 32D0160 | Кронштейн | |
| 12 | 06В0001 | Шайба | |
| 13 | 22А0012 | Пробка | |
| 14 | 10А0046 | Пластина | |
| 15 | 35D0208 | Панель | |
| 16 | 25А0288 | Кронштейн | |
| 17 | 42D0227 | Кронштейн | |
| 18 | 85А0539 | Резиновое уплотнение | |
| 19 | 35D0209 | Панель | |
| 20 | 84А0645 | Резиновое уплотнение | |
| 21 | 32D0210 | Панель | |
| 22 | 42D0226 | Кронштейн | |
| 23 | 42D0228 | Кронштейн | |
| 24 | 00D0806 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
