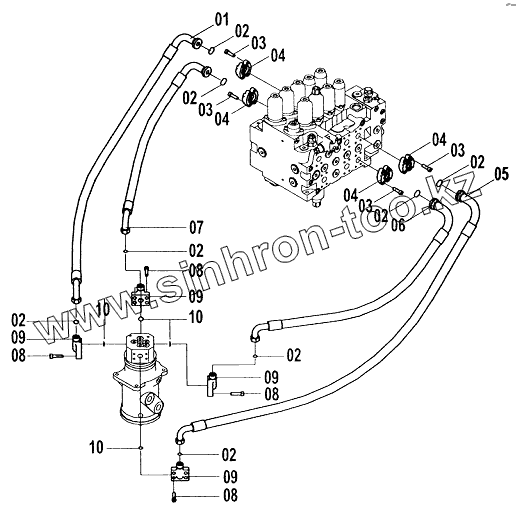

Каталог запасных частей к технике: LiuGong CLG-225. Главный трубопровод (D)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
8
8
8
9
9
9
9
10
10
10
Позиция на иллюстрации Заводской номер детали Название детали
1 06C0015 Шланг
2 12B0445 Кольцо круглого сечения
3 04B0186 Винт
4 04A0250 Хомут
5 06C1924 Шланг
6 06C1925 Шланг
7 06C2211 Шланг
8 00B0084 Винт
9 03A0021 Соединительный фланец
10 12B0271 Кольцо круглого сечения
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
