Каталог запасных частей к технике: LiuGong CLG-225. Элементы электрической системы (B)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано CLG 425 (2010) CLG 777A-S (2010) CLG-2040H (2045H, 2050HL, 2040H, 2045H, 2050HL) (2016) CLG-220 (2008) CLG-225 (2008) CLG-365A (2012) CLG-375 (2008) CLG-375A (2008) CLG-385A (2008) CLG-4165 (2015) CLG-418 (2008) CLG-4215 (2010) CLG-612 (2008) CLG-614 (2010) CLG-618 (2010) CLG-626R CLG-766 (2015) CLG-766A (2012) CLG-816G (2012) CLG-835 CLG-835 (2015) CLG-835H (2015) CLG-836 (2015) CLG-842 CLG-842 CLG-842 (2015) CLG-855N (2015) CLG-856 (2015) CLG-856H (2015) CLG-856I CLG-862 (2015) CLG-877 (2015) CLG-888 (2015) CLG-904С (2007) CLG-915D CLG-915D CLG-920D CLG-920E (2015) CLG-922D CLG-922LC CLG-922LC (2008) CLG-925 (2015) CLG-925D (2015) CLG-933E (2010) CLG-B160 (2010)

Схема > Не выбрано Поручень Поворотная рама Двигатель Опора двигателя Опора вентилятора Радиатор Опора радиатора Воздухоочиститель Опора воздухоочистителя Глушитель Топливный бак Топливный трубопровод Фланец Контрольный кабель Трубопровод системы управления (A) Трубопровод системы управления (B) Трубопровод системы управления (C) Трубопровод системы управления (D) Трубопровод системы управления (E) Трубопровод системы управления (F) Трубопровод системы управления (G) Трубопровод системы управления (H) Трубопровод системы управления (I) Трубопровод системы управления (J) Трубопровод системы управления (K) Трубопровод системы управления (L) Трубопровод системы управления (M) Дополнительный трубопровод (A) Дополнительный трубопровод (B) 12C0424 Клапан левого джойстика 12C0425 Клапан правого джойстика 12C0264-1 Клапан педали хода 12C0256 Дополнительный клапан 15С0082 Запорный клапан Опора главного насоса Всасывающий патрубок Подающий трубопровод Главный трубопровод (A) Главный трубопровод (B) Главный трубопровод (C) Главный трубопровод (D) Сливной трубопровод (A) Сливной трубопровод (B) Обратный трубопровод (1) Масляный бак Гидроразводка для молота Трубопровод ходовой части Опора вертлюга Опора гидромотора поворота Опора гидрораспределителя Вертлюг Главный насос (1) Главный насос (2) Гидрораспределитель (A) Гидрораспределитель (B) Гидрораспределитель (C-1) Трубопровод стрелы (A) Трубопровод стрелы (B) Трубопровод стрелы (C-1) Трубопровод стрелы (D) Дополнительный трубопровод (A) Дополнительный трубопровод (B) – 2.9 M Рукоять Дополнительный трубопровод (C) – 2.4 M Рукоять 10C0107 & 10C0106 Гидроцилиндр стрелы 10C0271 Гидроцилиндр рукояти (1) 10C0271 Гидроцилиндр рукояти (2) 10C0212 Гидроцилиндр ковша (1) Гидроцилиндр ковша – 2 Электрическая система Электрическая система Стеклоочиститель, дисплей в сборе Проводка (радио) Проводка (кабина) Контроллер в сборе Аккумуляторная батарея Элементы электрической системы (A) Элементы электрической системы (B) Элементы электрической системы (C) Проводка рамы Элементы электрической системы Проводка системы двигателя Шкаф управления (1) Шкаф управления (2) Проводка: фонарь стрелы Воздушный кондиционер (A) Воздушный кондиционер (B) Воздушный кондиционер (C) Воздушный кондиционер (D) Рабочая площадка оператора в сборе Рычаг управления в сборе Опора кресла Кресло Кабина (A) Кабина (B) Кабина (C) Кабина (D) Кабина (E) Крыша (A) Крыша (B) Крыша (C) Капот двигателя Нижняя часть поворотной платформы Ящик с инструментами Противовес Гусеничная рама (CLG205C) Гусеничная рама (CLG225C) Гусеница в сборе (CLG205C) Гусеница в сборе (CLG225C) Шестерня платформы Опорный ролик (CLG205C) Опорный ролик (CLG225C) Поддерживающий ролик Натяжное колесо Натяжное устройство Ведущее колесо Стрела Рукоять (2910 мм) Рукоять (2400 мм) Тяга Коромысло Ковш (0,8) Ковш (0,95) Ковш (1,05) Система подачи смазки Таблички

1

2

3

4

5

6

7

8

9

10

11

12

13

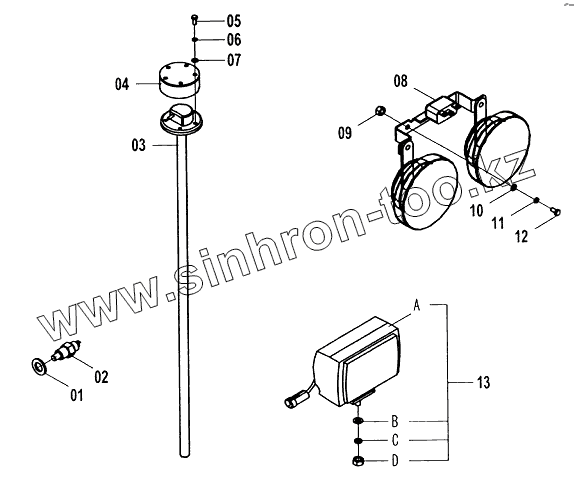

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06В0065		Шайба
2	З0В0264		Датчик
3	З0В0201		Уровень
4	36D0168		Крышка
5	00В0122		Болт
6	06В0017		Шайба
7	06В0066		Шайба
8	38В0060		Сигнал
9	0ЗВ0036		Гайка
10	06В0024		Сальник
11	06В000З		Шайба
12	00В0023		Болт
13	32В0065		Лампа

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
