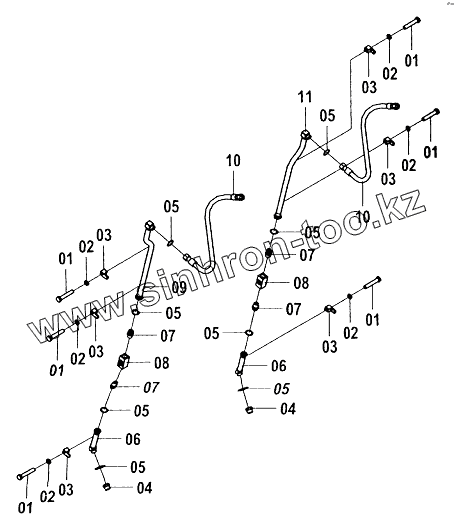

Каталог запасных частей к технике: LiuGong CLG-225. Дополнительный трубопровод (B) – 2.9 M Рукоять

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
5
5
5
5
5
5
6
6
7
7
7
7
8
8
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 01B0102 Болт
2 06B0008 Шайба
3 72A0248 Хомут
4 44C0083 Пробка
5 12B0224 Кольцо круглого сечения
6 10D1059 Трубка
7 00A0895 Штуцер
8 12C0211 Кран запорный
9 10D1058 Трубка
10 07C0358 Рукав
11 10D1488 Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
