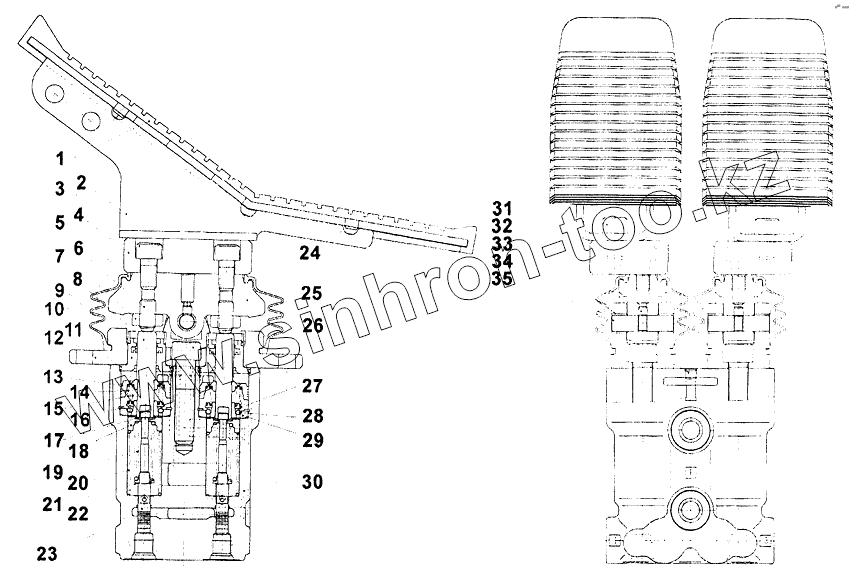

Каталог запасных частей к технике: LiuGong CLG-225. 12C0264-1 Клапан педали хода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 83A0461 | Покрытие педали | |
| 2 | 26A0537 | Педаль | |
| 3 | 04B0383 | Винт | |
| 4 | 18A1156 | Блок | |
| 5 | 83A0460 | Гофрированный чехол | |
| 6 | 3480382 | Винт предохранительный | |
| 7 | 03B0614 | Гайка стопорная | |
| 8 | 65A0101 | Стержень | |
| 9 | 80A0241 | Уплотнитель | |
| 10 | 05A0243 | Заглушка | |
| 11 | 12B0727 | Кольцо круглого сечения | |
| 12 | 78A0120 | Крышка | |
| 13 | 50A0147 | Поршень | |
| 14 | 10B0111 | Пружина | |
| 15 | 10B0112 | Пружина | |
| 16 | 80A0242 | Кольцо стопорное | |
| 17 | 56A0365 | Шайба | |
| 18 | 71A0244 | Гнездо | |
| 19 | 10B0113 | Пружина | |
| 20 | 10B0110 | Пружина | |
| 21 | 57A0478 | Шайба | |
| 22 | 06B0302 | Шайба | |
| 23 | 65A0102 | Золотник | |
| 24 | 47A0060 | Кулачок | |
| 25 | 04B0384 | Винт | |
| 26 | 88A0611 | Колпачок клапана накачки смазки | |
| 27 | 71A0245 | Гнездо | |
| 28 | 20B0058 | Шарик | |
| 29 | 55A1324 | Вкладыш | |
| 30 | 78A0121 | Корпус | |
| 31 | 04B0385 | Винт | |
| 32 | 04B0381 | Винт предохранительный | |
| 33 | 55A1325 | Вкладыш | |
| 34 | 61A0549 | Вал кулачковый | |
| 35 | 05A0244 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
