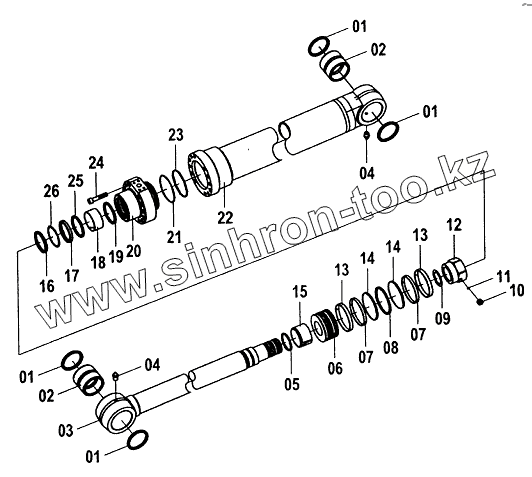

Каталог запасных частей к технике: LiuGong CLG-225. 10C0107 & 10C0106 Гидроцилиндр стрелы

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

4

5

6

7

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
13D0235	13D0235		Трубка
1	13B0236		Кольцо маслосъемное
2	55A0724		Втулка пальца
3	61A0296		Штанга
4	10B0014		Ниппель
5	80A0164		Уплотнение
6	50A0082		Поршень
7	76A0106		Кольцо уплотнительное
8	34A0226		Кольцо уплотнительное
9	57A0238		Прокладка
10	04B0284		Винт
11	20В0046		Шарик
12	0ЗВ0465		Гайка
13	76А0105		Кольцо уплотнительное
14	07В0083		Кольцо защитное
15	55А0725		Кольцо
16	13В0237		Кольцо маслосъемное
17	30А0165		Кольцо u-образного сечения
18	76А0107		Вкладыш
19	80А0167		Кольцо пружинное
20	53А0282		Головка цилиндра
21	07В0085		Кольцо защитное
22	13D0236		Трубка
23	12B0505		Кольцо круглого сечения
24	04B0285		Болт
25	80A0166		Кольцо амортизирующее
26	07B0084		Кольцо защитное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
