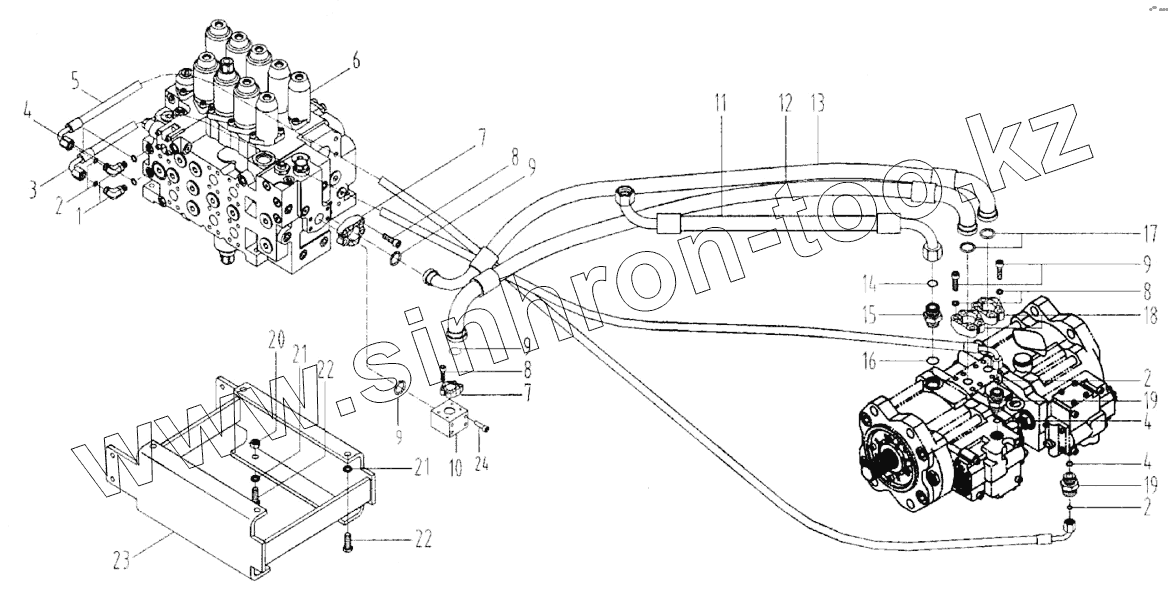

Каталог запасных частей к технике: LiuGong CLG-220. Трубопровод откачки масла
1
2
2
2
3
4
4
4
5
6
7
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31C0004 | Смычка | |
| 2 | 12B0283 | Кольцо круглого сечения | |
| 3 | 05C0002 | Шланг | |
| 4 | 12B0351 | Кольцо круглого сечения | |
| 5 | 05C0003 | Шланг | |
| 6 | 12C0054 | Клапан управления главный | |
| 7 | 04A0250 | Хомут | |
| 8 | 04B0186 | Винт | |
| 9 | 12B0445 | Кольцо круглого сечения | |
| 10 | 01A0006 | Фитинг | |
| 11 | 06C0146 | Рукав | |
| 12 | 06C0008 | Рукав | |
| 13 | 06C0009 | Шланг | |
| 14 | 12B0021 | Кольцо круглого сечения | |
| 15 | 00A0013 | Смычка | |
| 16 | 12B0355 | Кольцо круглого сечения | |
| 17 | 12B0271 | Кольцо круглого сечения | |
| 18 | 04A0252 | Хомут | |
| 19 | 00A0014 | Смычка | |
| 20 | 03B0003 | Гайка | |
| 21 | 06B0008 | Шайба | |
| 22 | 00B0035 | Болт | |
| 23 | 00D0056 | Кронштейн клапана | |
| 24 | 04B0011 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
