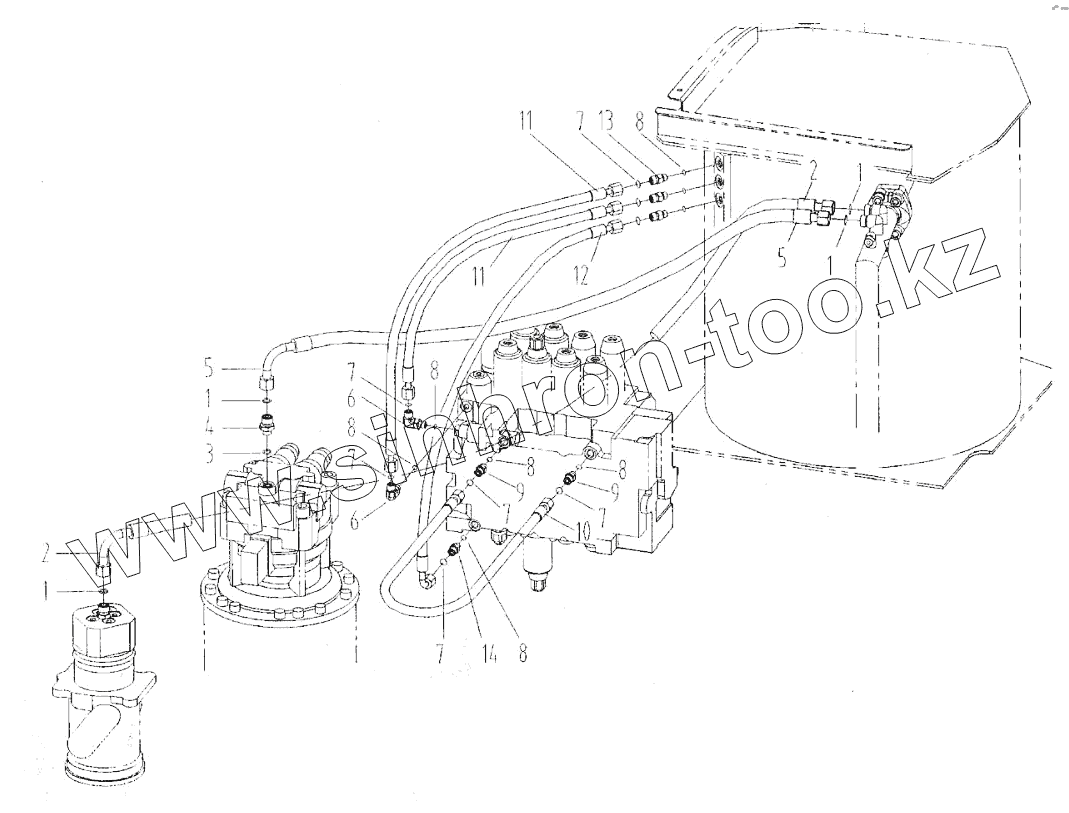

Каталог запасных частей к технике: LiuGong CLG-220. Трубопровод обратный
1
1
1
1
2
2
3
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12B0370 | Кольцо круглого сечения | |
| 2 | 06C0012 | Рукав | |
| 3 | 12B0023 | Кольцо круглого сечения | |
| 4 | 00A0219 | Фитинг | |
| 5 | 06C0006 | Рукав | |
| 6 | 31C0004 | Смычка | |
| 7 | 12B0283 | Кольцо круглого сечения | |
| 8 | 12B0351 | Кольцо круглого сечения | |
| 9 | 00A0016 | Смычка | |
| 10 | 05C0005 | Рукав | |
| 11 | 05C0001 | Рукав | |
| 12 | 05C0004 | Рукав | |
| 13 | 00A0018 | Смычка | |
| 14 | 31C0001 | Фитинг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
