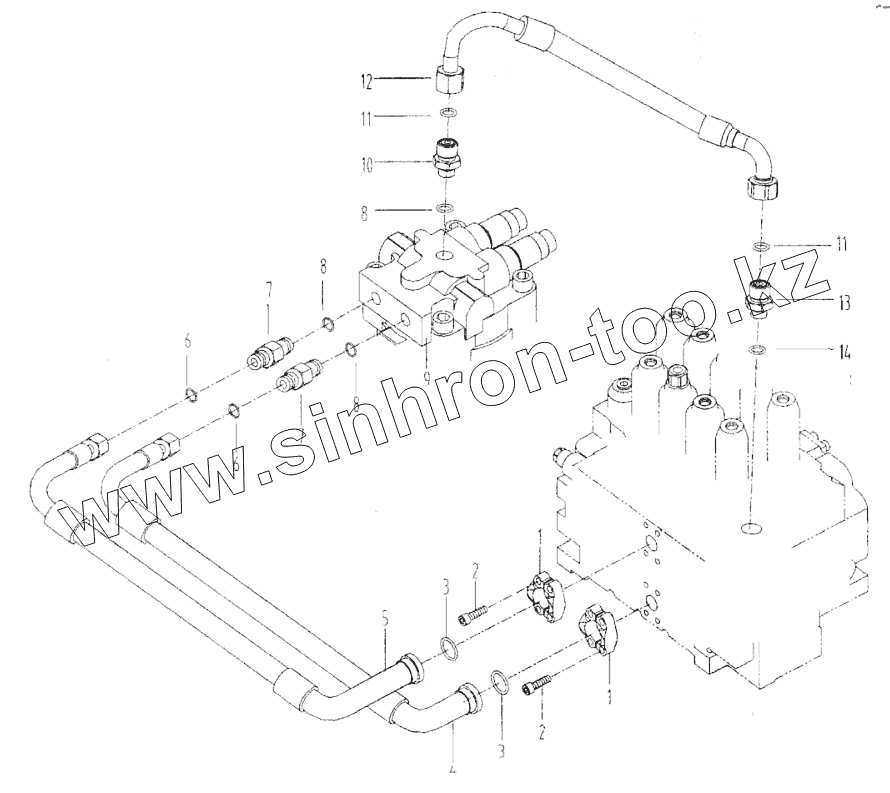

Каталог запасных частей к технике: LiuGong CLG-220. Трубопровод гидромоторов поворота платформы

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

6

7

7

8

8

8

9

10

11

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04A0250		Хомут
2	04B0186		Винт
3	12B0445		Кольцо круглого сечения
4	06C0628		Рукав
5	06C0625		Рукав
6	12B0021		Кольцо круглого сечения
7	00A0013		Смычка
8	12B0355		Кольцо круглого сечения
9	11C0109		Мотор и редуктор поворота
10	00A0009		Смычка
11	12B0224		Кольцо круглого сечения
12	07C0327		Рукав
13	00A0010		Смычка
14	12B0013		Кольцо круглого сечения

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
