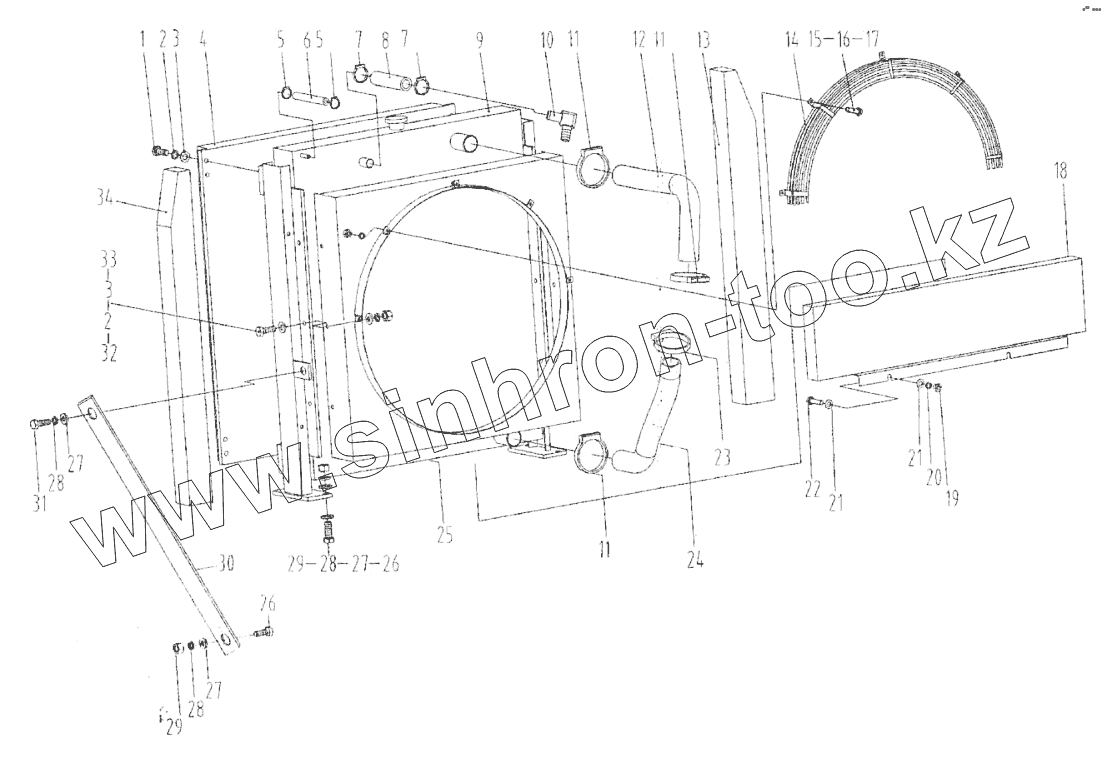

Каталог запасных частей к технике: LiuGong CLG-220. Система охлаждения
1
2
2
3
3
4
4
5
5
6
7
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
27
28
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0019 | Болт | |
| 2 | 06B0002 | Шайба | |
| 3 | 06B0001 | WASHER | |
| 4 | 20C0023 | Радиатор масляный | |
| 4 | 20C0029 | Радиатор масляный | |
| 5 | 09C0026 | Хомут | |
| 6 | 32A0023 | Шланг | |
| 7 | 09C0027 | Хомут | |
| 8 | 32A0028 | Рукав | |
| 9 | 20C0104 | Радиатор водяной | |
| 10 | 01A0128 | Штуцер | |
| 11 | 09C0029 | Хомут | |
| 12 | 32A0027 | Патрубок нагнетательный | |
| 13 | 82A0007 | Щит ветровой | |
| 14 | 45D0021 | Перегородка | |
| 15 | 00B0022 | BOLT | |
| 16 | 06B0003 | Шайба | |
| 17 | 03B0029 | NUT | |
| 18 | 35C0010 | Фиксатор | |
| 19 | 03B0021 | NUT | |
| 20 | 06B0006 | Шайба | |
| 21 | 06B0005 | WASHER | |
| 22 | 01B0015 | Болт | |
| 23 | 09C0028 | Хомут | |
| 24 | 32A0024 | Шланг | |
| 25 | 45D0022 | Воздухонаправитель | |
| 26 | 01B0004 | Болт | |
| 27 | 06B0059 | Шайба | |
| 28 | 06B0008 | Шайба | |
| 29 | 03B0003 | Гайка | |
| 30 | 13A0012 | Опора | |
| 31 | 00B0035 | Болт | |
| 32 | 00B0005 | BOLT | |
| 33 | 03A0006 | Гайка | |
| 34 | 82A0005 | Щит ветровой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
