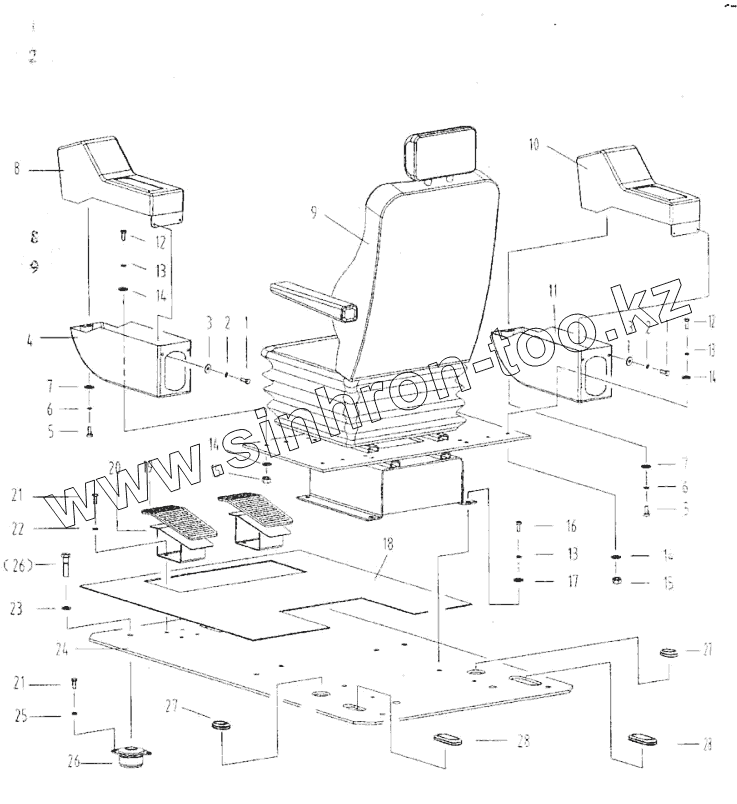

Каталог запасных частей к технике: LiuGong CLG-220. Площадка оператора в сборе
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
12
13
13
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0010 | BOLT | |
| 2 | 06B0003 | Шайба | |
| 3 | 06B0024 | WASHER | |
| 4 | 35C0139 | Крышка подлокотника нижняя левая | |
| 5 | 04B0016 | Болт | |
| 6 | 06B0006 | Шайба | |
| 7 | 06B0005 | WASHER | |
| 8 | 35C0138 | Крышка подлокотника верхняя левая | |
| 9 | 47C0120 | Сидение оператора | |
| 10 | 35C0140 | Крышка подлокотника верхняя правая | |
| 11 | 35C0141 | Крышка подлокотника нижняя правая | |
| 12 | 00B0013 | Болт | |
| 13 | 06B0008 | Шайба | |
| 14 | 06B0007 | WASHER | |
| 15 | 03B0003 | Гайка | |
| 16 | 00B0011 | Болт | |
| 17 | 06B0059 | Шайба | |
| 18 | 82A0172 | Напольное покрытие | |
| 19 | 84A0209 | Втулка | |
| 20 | 00D0630 | Педаль | |
| 21 | 00B0005 | BOLT | |
| 22 | 06B0001 | WASHER | |
| 23 | 06B0087 | Шайба | |
| 24 | 46D0079 | Пол | |
| 25 | 06B0002 | Шайба | |
| 26 | 35C0147 | Амортизатор | |
| 27 | 82A0169 | Втулка резиновая | |
| 28 | 82A0083 | Втулка резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
