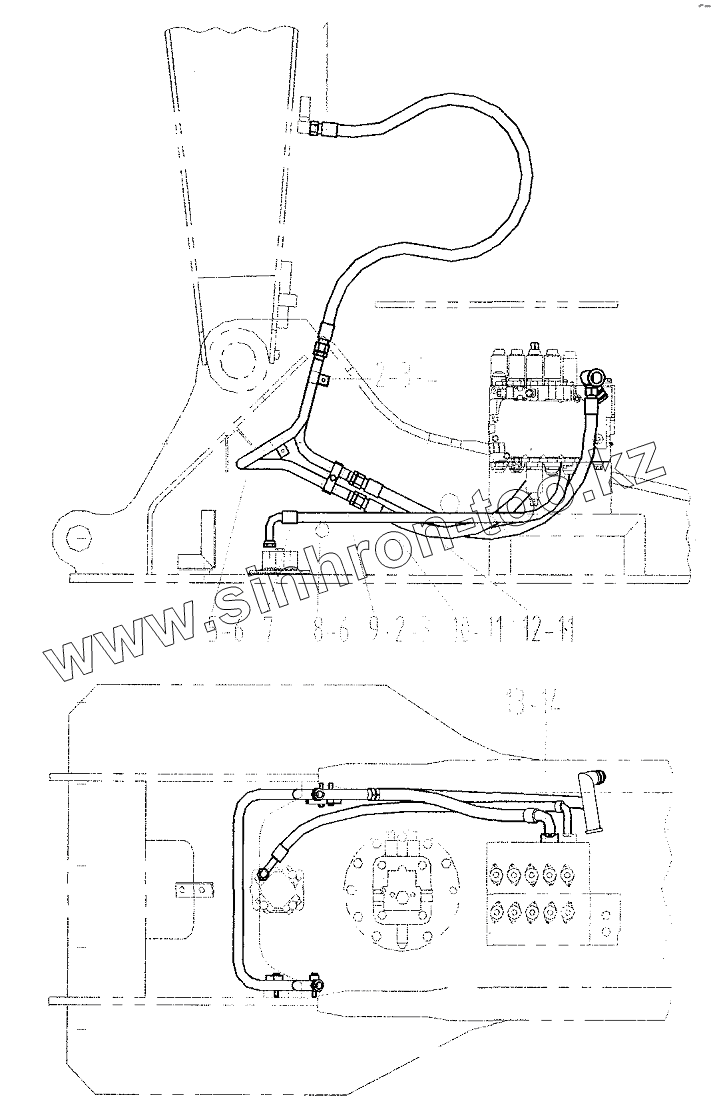

Каталог запасных частей к технике: LiuGong CLG-220. Основной трубопровод гидромолота на раме

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 07C0386 Рукав
2 72A0248 Хомут
3 01B0102 Болт
4 06B0008 Шайба
5 10D1002 Трубка
6 12B0224 Кольцо круглого сечения
7 06C0780 Рукав
8 10D1003 Трубка
9 72A0348 Хомут
10 07C0379 Рукав
11 1260251 Кольцо круглого сечения
12 07C0394 Шланг
13 04A0250 Хомут
14 04B0186 Винт
15 15D0234 Фитинг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
