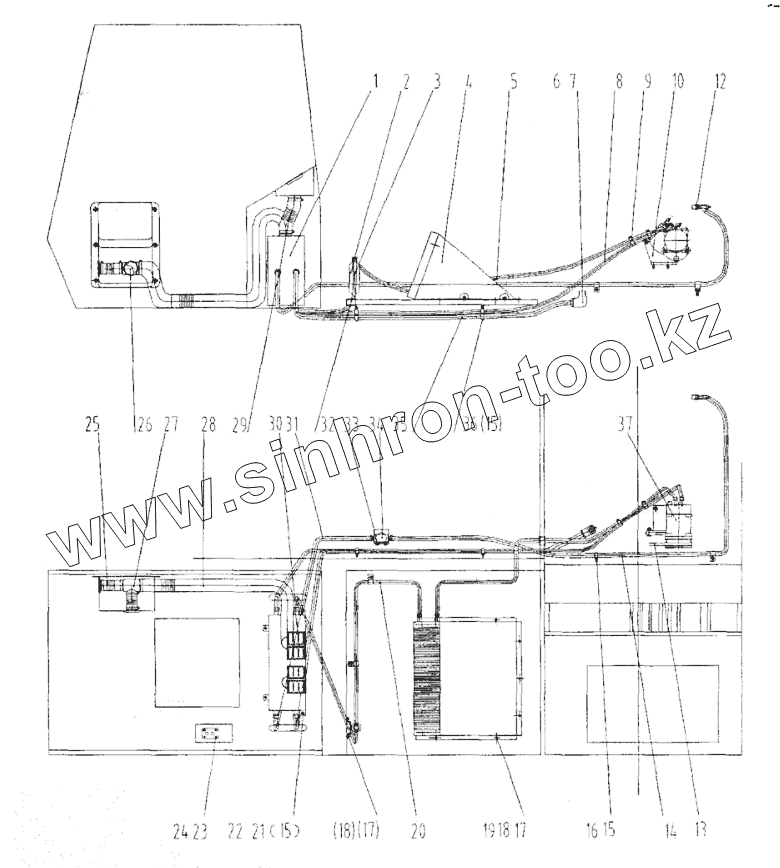

Каталог запасных частей к технике: LiuGong CLG-220. Кондиционер воздушный
1
2
3
4
5
6
7
8
9
10
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46C0463 | Испаритель | |
| 2 | 46C0009 | Расширительный бачок | |
| 3 | 46C0474 | Шланг | |
| 4 | 46C0029 | Конденсатор | |
| 5 | 46C0472 | Шланг | |
| 6 | 01A0129 | Штуцер | |
| 7 | 00A0183 | Штуцер | |
| 8 | 46C0475 | Шланг | |
| 9 | 86A0018 | Стяжка кабельная | |
| 10 | 22C0017 | Опора компрессора | |
| 12 | 46C0488 | Клапан воздушный | |
| 13 | 84A0084 | Ремень | |
| 14 | 46C0073 | Шланг | |
| 15 | 00B0005 | BOLT | |
| 16 | 09C0125 | Хомут | |
| 17 | 00B0022 | BOLT | |
| 18 | 06B0003 | Шайба | |
| 19 | 06B0024 | WASHER | |
| 20 | 46C0473 | Шланг | |
| 21 | 06B0002 | Шайба | |
| 22 | 06B0001 | WASHER | |
| 23 | 04B0269 | Винт | |
| 24 | 46C0030 | Панель | |
| 25 | 11B0081 | Шланг | |
| 26 | 86A0101 | Отверстие вентиляционное круглое | |
| 27 | 32C0057 | Фитинг | |
| 28 | 11B0082 | Шланг | |
| 29 | 11B0083 | Шланг | |
| 30 | 86A0102 | Отверстие вентиляционное | |
| 31 | 46C0074 | Шланг | |
| 32 | 83A0145 | Шайба | |
| 33 | 46C0031 | Клапан электромагнитный | |
| 34 | 00B0007 | Болт | |
| 35 | 46C0072 | Шланг | |
| 36 | 09C0126 | Хомут двойной | |
| 37 | 46C0011 | Компрессор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
