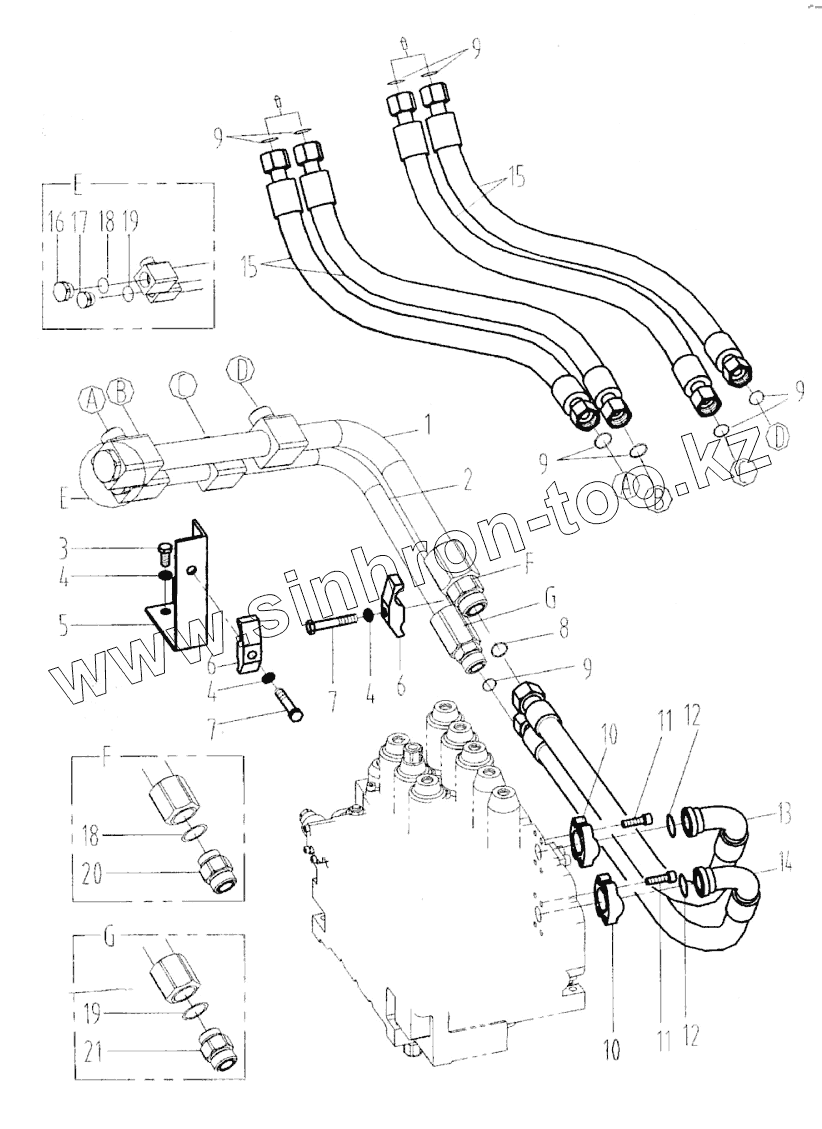

Каталог запасных частей к технике: LiuGong CLG-220. К трубопроводу гидроцилиндров стрелы
1
2
3
4
4
4
5
6
6
7
7
8
9
9
9
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02C0277 | Труба | |
| 2 | 02C0276 | Труба | |
| 3 | 00B0031 | Болт | |
| 4 | 06B0008 | Шайба | |
| 5 | 06D0068 | Кронштейн | |
| 6 | 72A0019 | Зажим | |
| 7 | 00B0033 | Болт | |
| 8 | 12B0224 | Кольцо круглого сечения | |
| 9 | 12B0021 | Кольцо круглого сечения | |
| 10 | 04A0250 | Хомут | |
| 11 | 04B0186 | Винт | |
| 12 | 12B0445 | Кольцо круглого сечения | |
| 13 | 06C0013 | Рукав | |
| 14 | 06C0010 | Шланг | |
| 15 | 06C0128 | Шланг | |
| 16 | 05A0062 | Заглушка | |
| 17 | 05A0070 | Заглушка | |
| 18 | 12B0055 | Кольцо круглого сечения | |
| 19 | 12B0379 | Кольцо круглого сечения | |
| 20 | 00A0699 | Фитинг | |
| 21 | 36B0043 | Смычка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
