Каталог запасных частей к технике: LiuGong CLG-220. Гидросистема управления
1
2
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
7
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

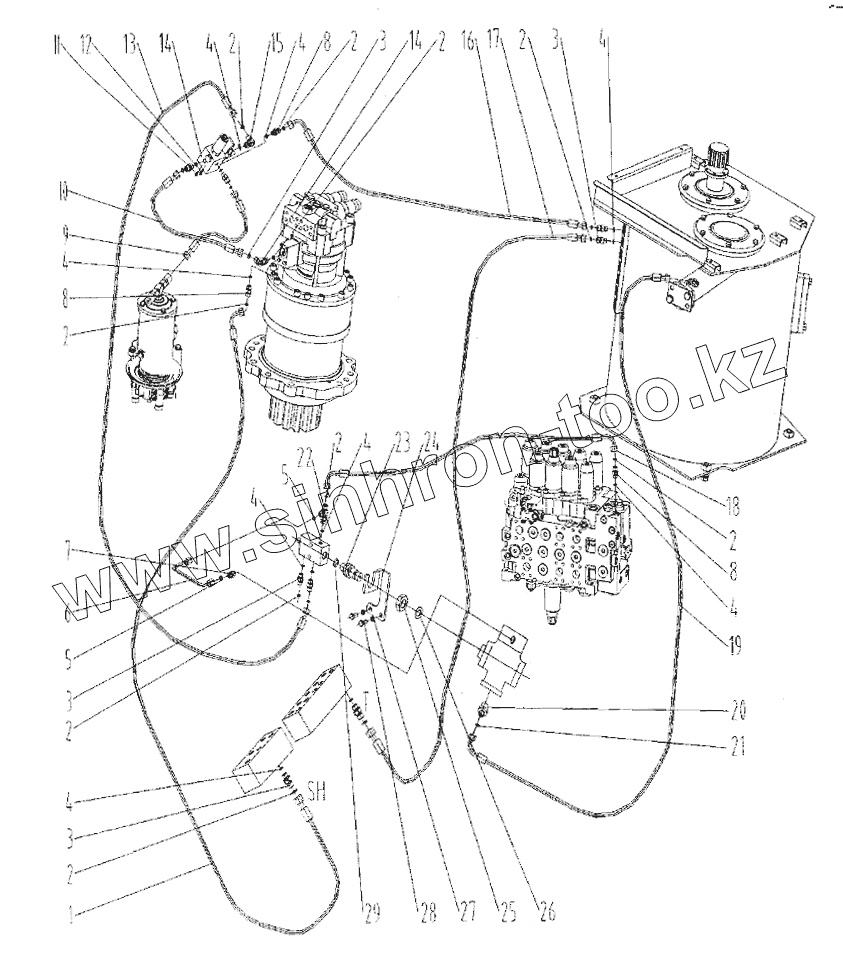

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 05C0016 | Рукав | |
| 2 | 12B0018 | Кольцо круглого сечения | |
| 3 | 00A0018 | Смычка | |
| 4 | 12B0119 | Кольцо круглого сечения | |
| 5 | 12B0091 | O-RING | |
| 6 | 10D0027 | Труба | |
| 7 | 00A0031 | Фитинг | |
| 8 | 00A0016 | Смычка | |
| 9 | 05C0005 | Рукав | |
| 10 | 05C0050 | Рукав | |
| 11 | 00B0007 | Болт | |
| 12 | 04B0016 | Болт | |
| 13 | 05C0018 | Рукав | |
| 14 | 12C0045 | Клапан электромагнитный | |
| 15 | 31C0004 | Смычка | |
| 16 | 05C0046 | Рукав | |
| 17 | 05C0049 | Рукав | |
| 18 | 05C0020 | Рукав | |
| 19 | 05C0047 | Рукав | |
| 20 | 00A0017 | Фитинг | |
| 21 | 12B0054 | Кольцо круглого сечения | |
| 22 | 02A0005 | Фитинг | |
| 23 | 30C0001 | Фитинг | |
| 24 | 23A0578 | Пластина изогнутая | |
| 25 | 03B0207 | NUT | |
| 26 | 06B0064 | Шайба | |
| 27 | 06B0008 | Шайба | |
| 28 | 00B0011 | Болт | |
| 29 | 12B0043 | Кольцо круглого сечения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
