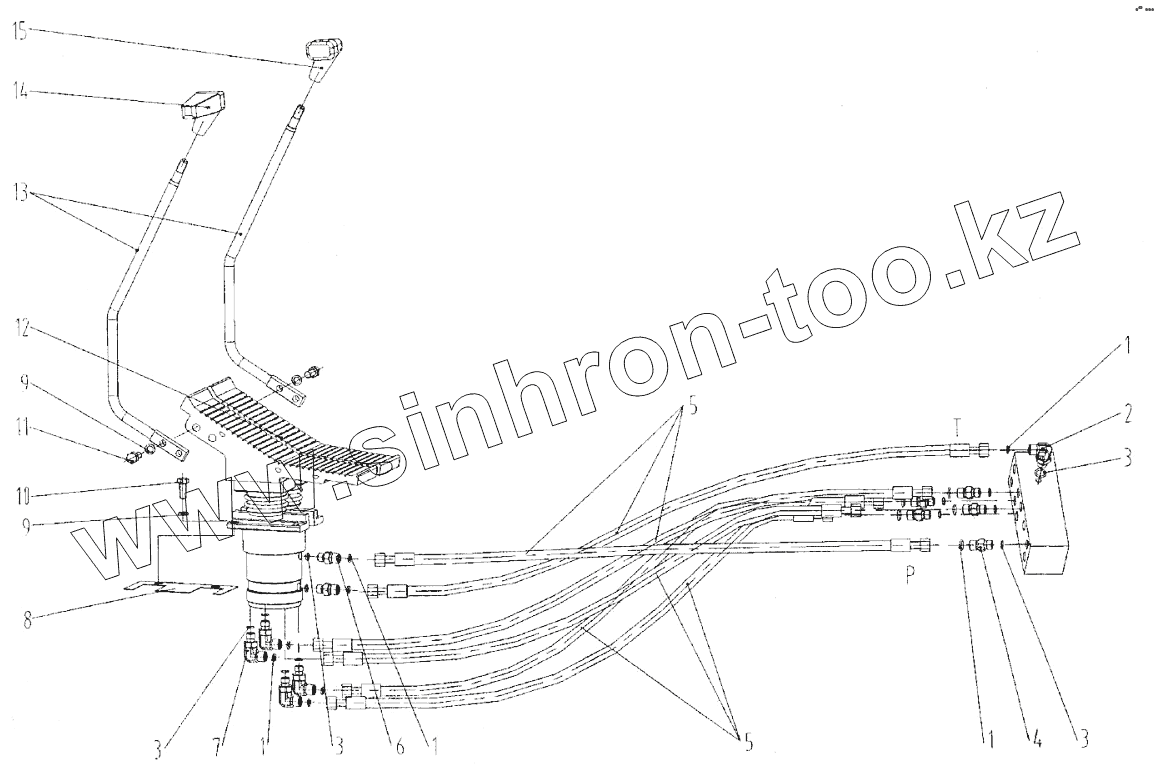

Каталог запасных частей к технике: LiuGong CLG-220. Гидросистема управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
3
3
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0248 Кольцо круглого сечения
2 31C0003 Фитинг
3 12B0119 Кольцо круглого сечения
4 00A0261 Фитинг
5 05C0017 Рукав
6 00A0016 Смычка
7 31C0004 Смычка
8 10A0064 Крышка
9 06B0002 Шайба
10 00B0012 BOLT
11 00B0005 BOLT
12 12C0052 Клапан
13 10D0006 Рычаг
14 35C0022 Рычаг левый
15 35C0024 Рычаг правый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
