Каталог запасных частей к технике: LiuGong CLG-220. Гидросистема управления
1
1
1
1
1
2
2
2
3
3
3
3
3
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17

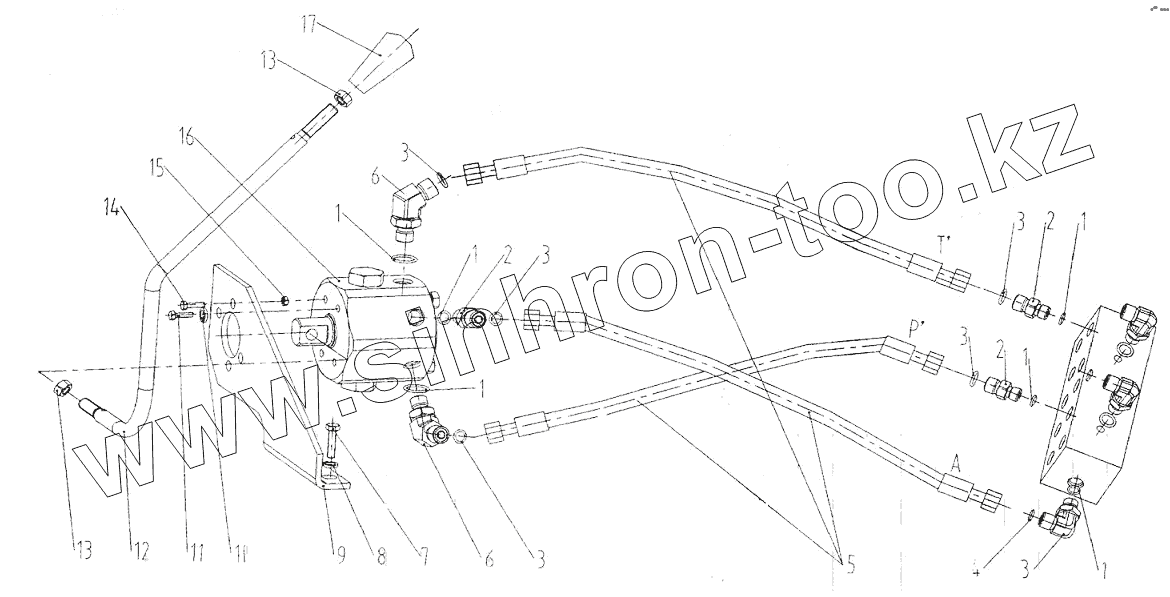

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12B0261 | Кольцо круглого сечения | |
| 2 | 00A0018 | Смычка | |
| 3 | 12B0248 | Кольцо круглого сечения | |
| 4 | 31C0003 | Фитинг | |
| 5 | 05C0013 | Рукав | |
| 6 | 31C0002 | Фитинг изогнутый | |
| 7 | 00B0005 | BOLT | |
| 8 | 06B0002 | Шайба | |
| 9 | 21A0218 | Пластина изогнутая | |
| 10 | 06B0006 | Шайба | |
| 11 | 00B0075 | BOLT | |
| 12 | 16D0120 | Рычаг | |
| 13 | 03B0035 | Гайка | |
| 14 | 04B0016 | Болт | |
| 15 | 03B0021 | NUT | |
| 16 | 12C0005 | Клапан поворотный | |
| 17 | 35C0001 | KNOB |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
