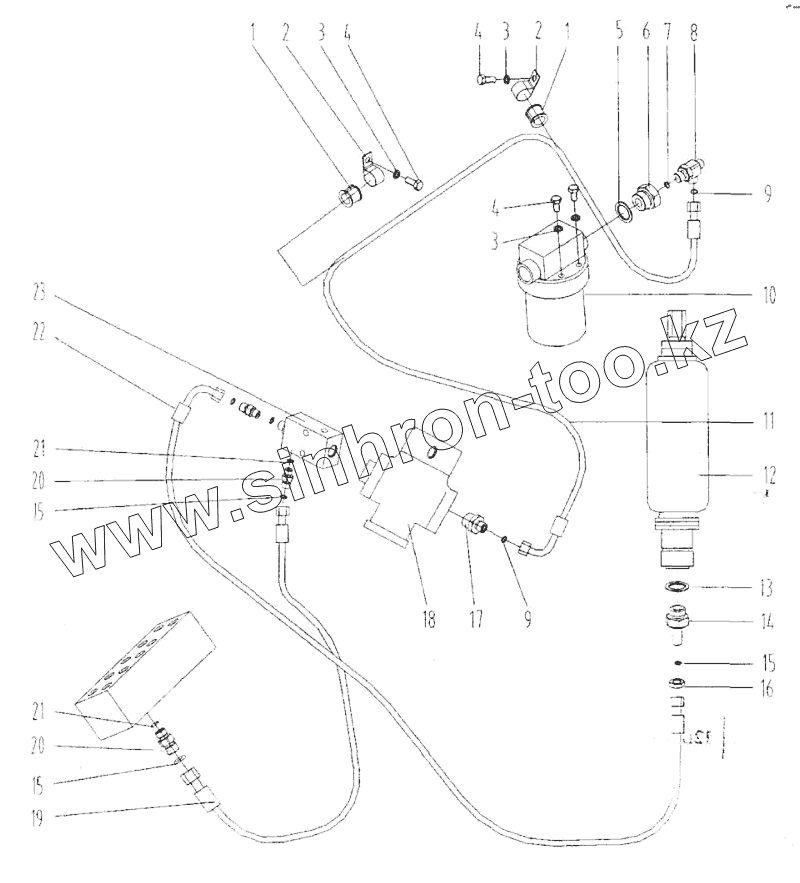

Каталог запасных частей к технике: LiuGong CLG-220. Гидросистема управления
1
1
2
2
3
3
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 83A0021 | Втулка | |
| 2 | 20A0138 | Хомут | |
| 3 | 06B0002 | Шайба | |
| 4 | 00B0005 | BOLT | |
| 5 | 06B0054 | Шайба | |
| 6 | 00A0025 | Фитинг | |
| 7 | 12B0229 | Кольцо круглого сечения | |
| 8 | 32C0002 | Фитинг | |
| 9 | 12B0090 | Кольцо круглого сечения | |
| 10 | 53C0017 | Фильтр | |
| 11 | 05C0006 | Рукав | |
| 12 | 15C0006 | Аккумулятор | |
| 13 | 06B0055 | Шайба | |
| 14 | 00A0023 | Фитинг | |
| 15 | 12B0248 | Кольцо круглого сечения | |
| 16 | 03B0120 | NUT | |
| 17 | 00A0017 | Фитинг | |
| 18 | 15C0005 | Клапан | |
| 19 | 05C0001 | Рукав | |
| 20 | 00A0018 | Смычка | |
| 21 | 12B0261 | Кольцо круглого сечения | |
| 22 | 05C0018 | Рукав | |
| 23 | 12C0007 | Клапан однопутевой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
