Каталог запасных частей к технике: КЗКТ-74281. Жгут проводов по лонжерону 7428-3724027

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
4
4
4
5
6
6
6
7
8
8
9
10
11
12
13
14
14

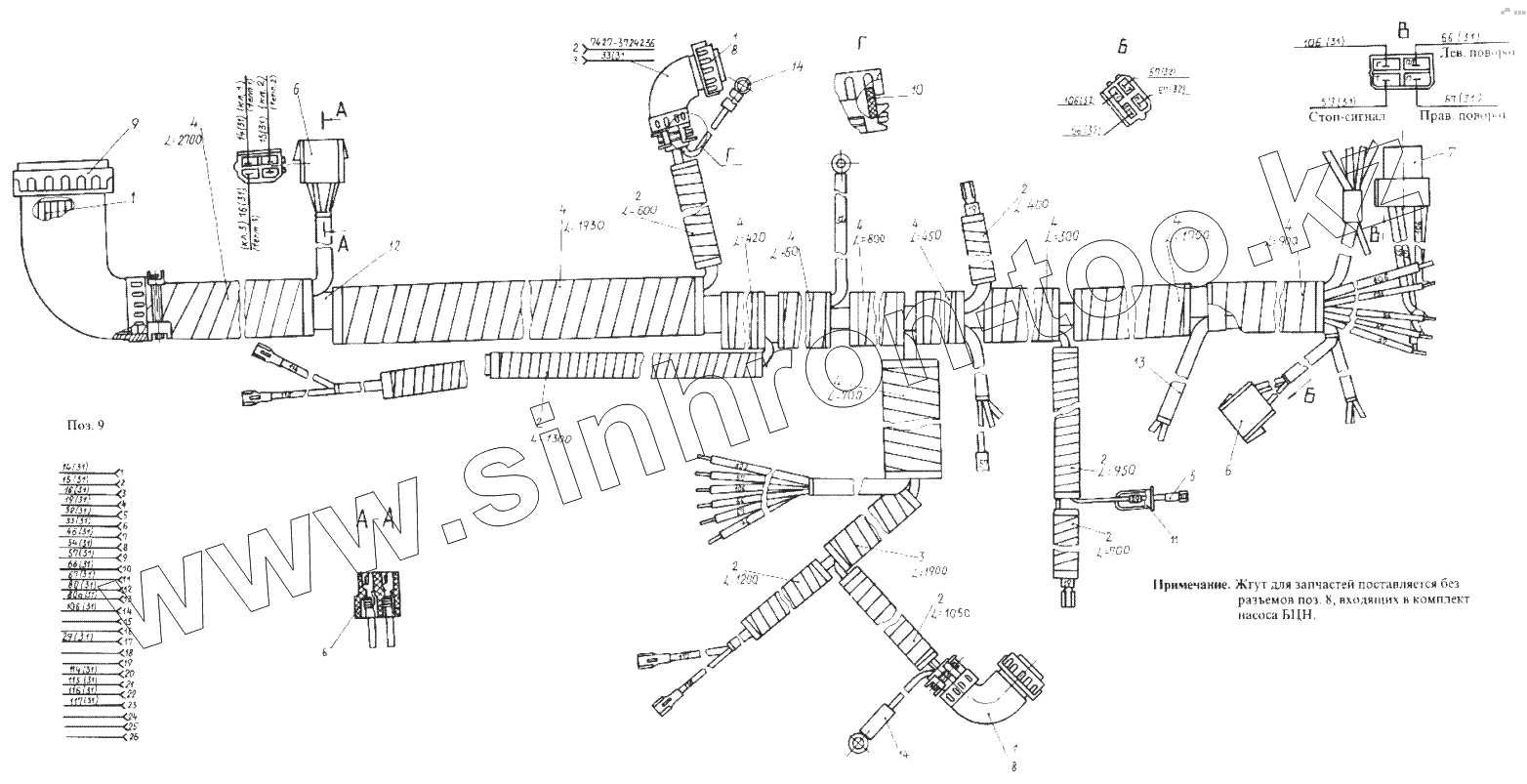

Позиция на иллюстрации Заводской номер детали Название детали
7428-3724027 7428-3724027 Жгут проводов
1 3-31ТВ40Т Трубка
2 РЗ-Ц-Х10У1 Рукав
3 РЗ-Ц-Х15У1 Рукав
4 РЗ-Ц-Х25У1 Рукав
5 [Гнездо] Гнездо
6 [Колодка гнездовая] Колодка гнездовая
7 [Колодка 4-контактная] Колодка 4-контактная
8 ШР20УЗНШ7 Розетка
9 ШР48У26НШ2 Вставка
10 538-3703138 Кольцо уплотнительное
11 5320-3716365 Колпачок защитный
12 7428-3724031 Жгут проводов по лонжерону
13 7428-3724032 Жгут проводов задних фонарей
14 7427-3724236 Перемычка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
