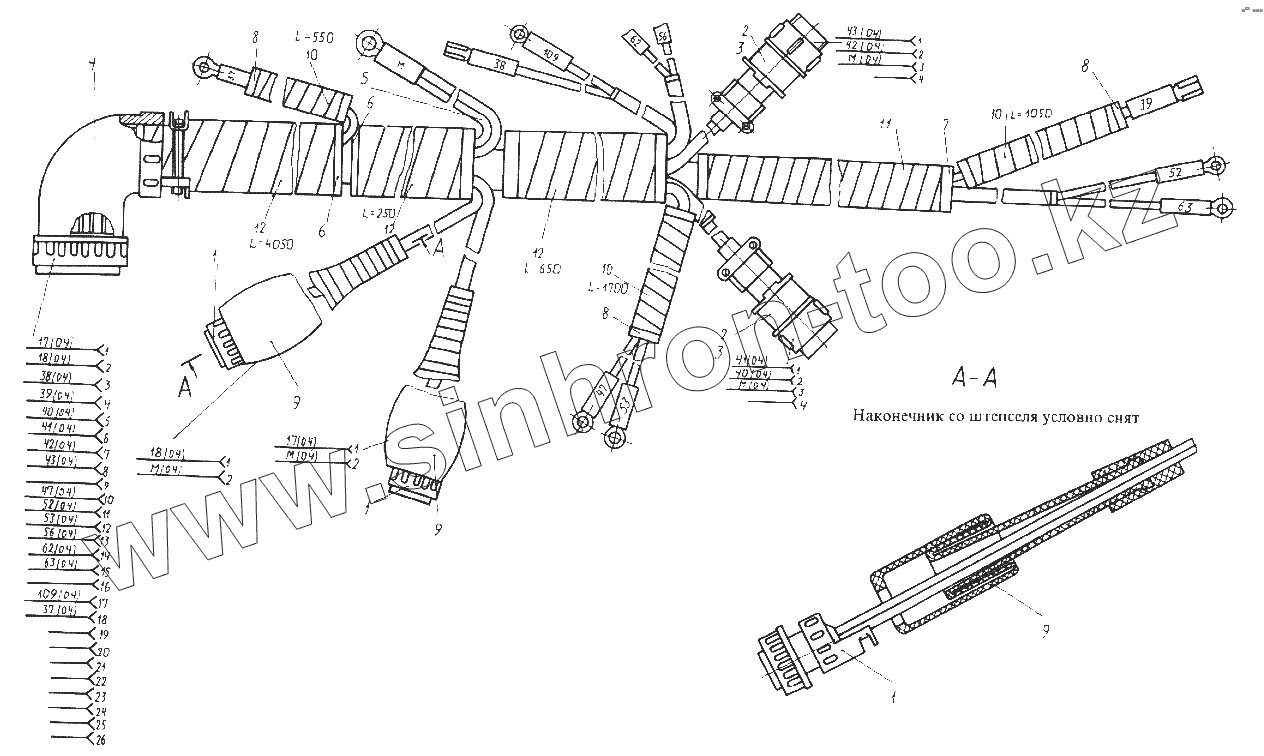

Каталог запасных частей к технике: КЗКТ-74281. Жгут проводов по ГМКП 7427-3724005

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

5

6

6

7

8

8

8

9

9

9

10

10

10

11

12

12

12

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-3724005	7427-3724005		Жгут проводов
1	ШПЛМ-2		Штепсель
2	2РМД18КПН4Г5-В1		Трубка 2РМД18КПН4Г5-В1
3	2РМД18КПН4Г5-В1		Трубка 2РМД18КПН4Г5-В1
4	ШР48У26НШ2		Вставка
5	7427-3724004		Жгут проводов
6	535А-3724021		Втулка Ф25
7	535А-3724022		Втулка Ф15
8	535А-3724023		Втулка Ф10
9	537-3807042		Наконечник
10	РЗ-Ц-Х-10У1		Рукав (L=3300мм) ТУ22-5570-83
11	РЗ-Ц-Х-15У1		Рукав (L=3300мм) ТУ22-5570-83
12	РЗ-Ц-Х-25У1		Рукав (L=4950мм) ТУ22-5570-83
