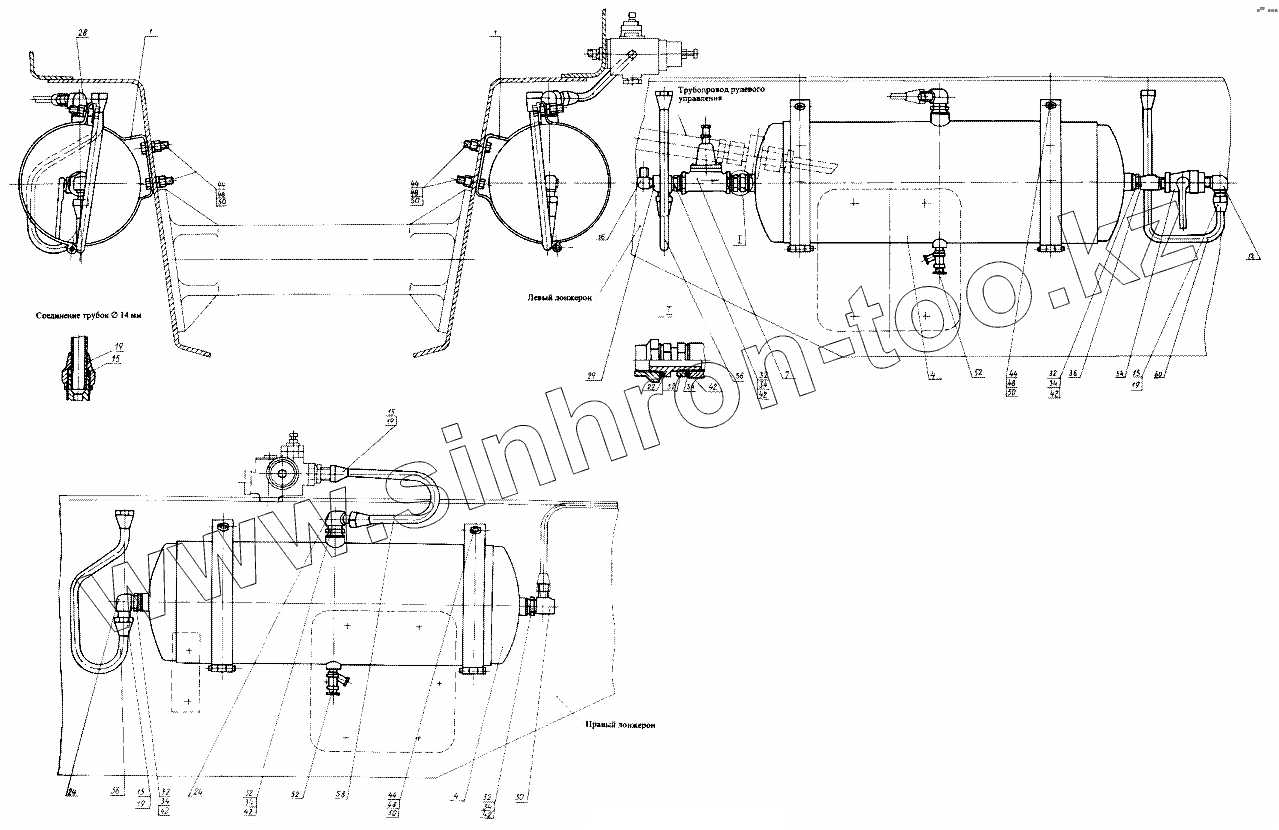

Каталог запасных частей к технике: КЗКТ-74281. Установка ресиверов 7426-3513001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
4
4
7
12
15
15
15
15
16
19
19
19
19
22
24
24
28
29
30
32
32
32
32
32
32
34
34
34
34
34
34
36
42
42
42
42
42
42
44
44
44
44
48
48
48
48
50
50
50
50
52
52
54
56
56
58
60
Позиция на иллюстрации Заводской номер детали Название детали
7426-3513001 7426-3513001 Установка ресиверов
1 538-3513038-А Хомут
4 538ДП-3513115-10 Ресивер А20-205
7 100-3515010-01 Клапан защитный одинарный
12 314513-П29 Угольник 14
15 314801-П Муфта 14
16 379053-П29 Угольник 10-К1/4"
19 521666-П29 Гайка накидная 14
22 538ДП-3506025-10 Переходник
24 538ДП-3506030 Угольник 14
28 538ДП-3506035 Угольник
29 538ДП-3506131 Тройник 14-М22х1,5
30 538ДП-3506162 Тройник
32 538ДП-3506183 Гайка М22х1,5
34 538ДП-3506188 Шайба
36 7428-3506190 Тройник М22
42 020-026-36 Кольцо ГОСТ9833-73
44 201538-П29 Болт М12-6gх25
48 250514-П29 Гайка М12-6Н
50 252137-П2 Шайба 12.ОТ
52 Г40П-4221018-11 Кран сливной
54 12-3520010 Кран разобщительный
56 500-1844505-011 Воздухопровод
58 470-1844505-011 Воздухопровод
60 470-1844505-011 Воздухопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
