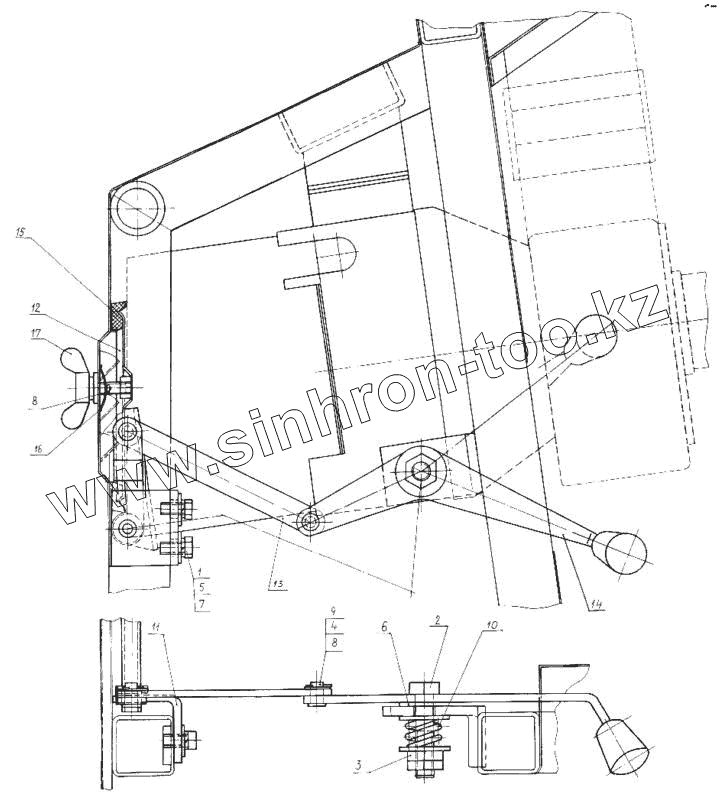

Каталог запасных частей к технике: КЗКТ-74281. Установка крышки вентиляционного люка 7427-5304008

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-5304008	7427-5304008		Установка крышки люка
1	201458-П29		Болт М8-6gх25
2	201549-П29		Болт М12-6gх55
3	250514-П29		Гайка М12-6Н
4	252005-П29		Шайба 8
5	252038-П29		Шайба 8
6	252045-П2		Шайба 12
7	252135-П2		Шайба 8Т
8	258038-П29		Шплинт 3,2х16
9	260031-П29		Палец 8х18
10	537-3003069		Пружина
11	7427-5304082		Кронштейн
12	7427-5304084		Крышка
13	7427-5304094		Плечо рычага
14	7427-5304096		Рычаг
15	7427-5304100		Уплотнитель
16	7427-5304102		Пластина
17	7427-5304104		Барашек люка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
