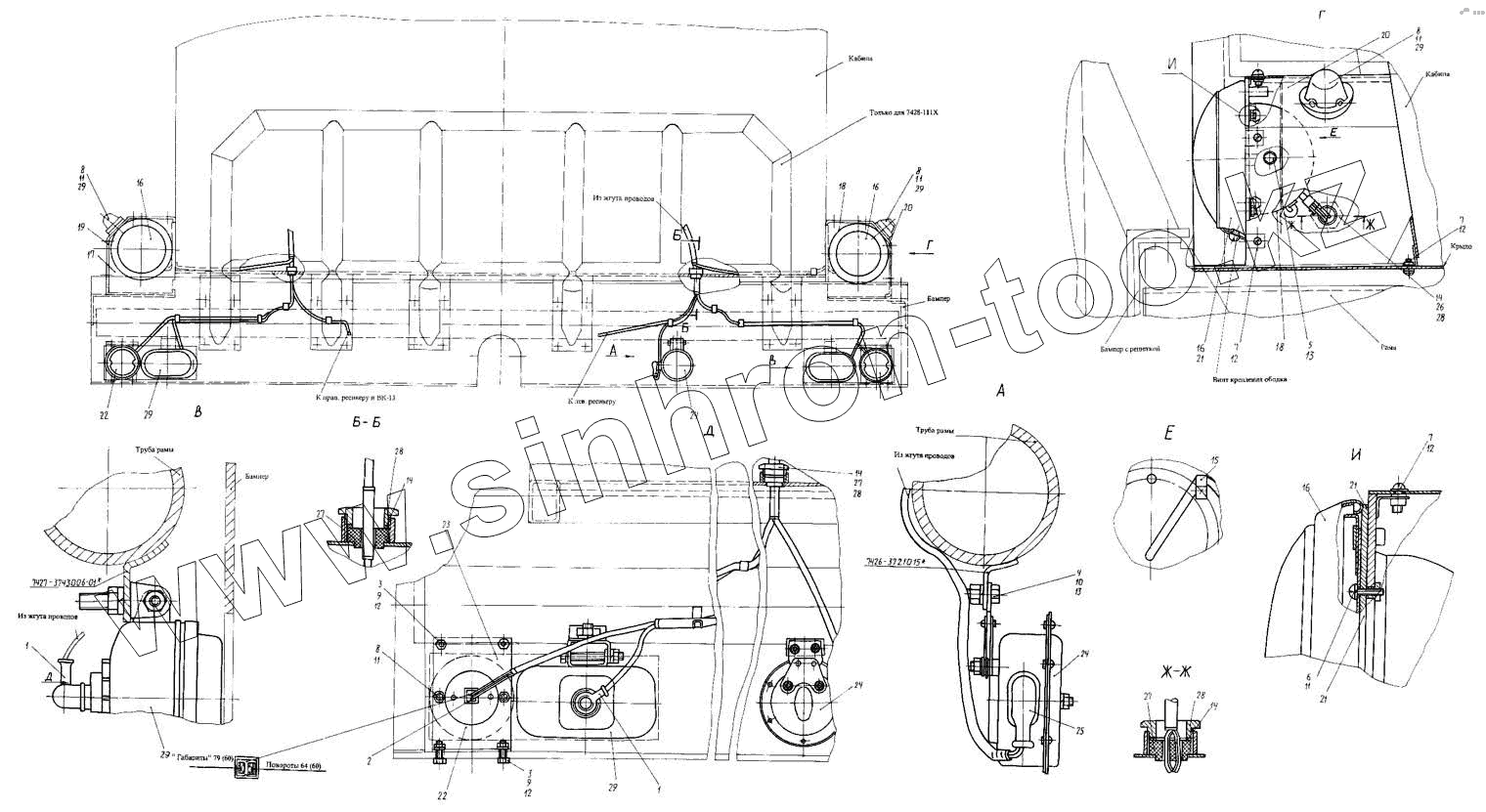

Каталог запасных частей к технике: КЗКТ-74281. Установка фар и сигнала 7427-3700006-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
7
7
8
8
8
8
9
9
10
11
11
11
11
11
12
12
12
12
12
13
13
14
14
14
14
15
16
16
16
16
17
18
18
19
20
20
21
21
21
22
22
23
24
24
24
25
26
27
27
27
28
28
28
28
29
29
29
29
29
29
Позиция на иллюстрации Заводской номер детали Название детали
7427-3700006-01 7427-3700006-01 Установка фар и сигнала
1 НУР12-5 Наконечник резиновый
2 [Колодка гнездовая] Колодка гнездовая
3 201420-П29 Болт М6-6gх20
4 201454-П29 Болт М8-6gх16
5 201456-П29 Болт М8-6gх20
6 220084-П29 Винт М5-6gх25
7 220102-П29 Болт М6-6gх10
8 250464-П29 Гайка М5-6Н
9 250508-П29 Гайка М6-6Н
10 250510-П29 Гайка М8-6Н
11 252133-П2 Шайба 5Т
12 252134-П2 Шайба 6Т
13 252135-П2 Шайба 8Т
14 293468-П29 Шайба
15 379206 Кляммер
16 7428-3711000 Фара
17 7427-3711006-01 Кронштейн
18 7427-3711007-01 Кронштейн
19 7427-3711012-01 Кожух
20 7427-3711013-01 Кожух
21 500-3711024 Прокладка корпуса
22 ПФ133АБ-3712010 Фонарь передний
23 7427-3712016 Кронштейн
24 С314Г-3721000 Сигнал
25 40Г-3724241 Чехол защитный
26 41-3724254 Уплотнитель проводов
27 41-3724255 Уплотнитель проводов
28 41-3724258 Штуцер уплотнителя проводов
29 УП101-3726000В Повторитель указателя
30 ФГ152А-3743010 Фара
