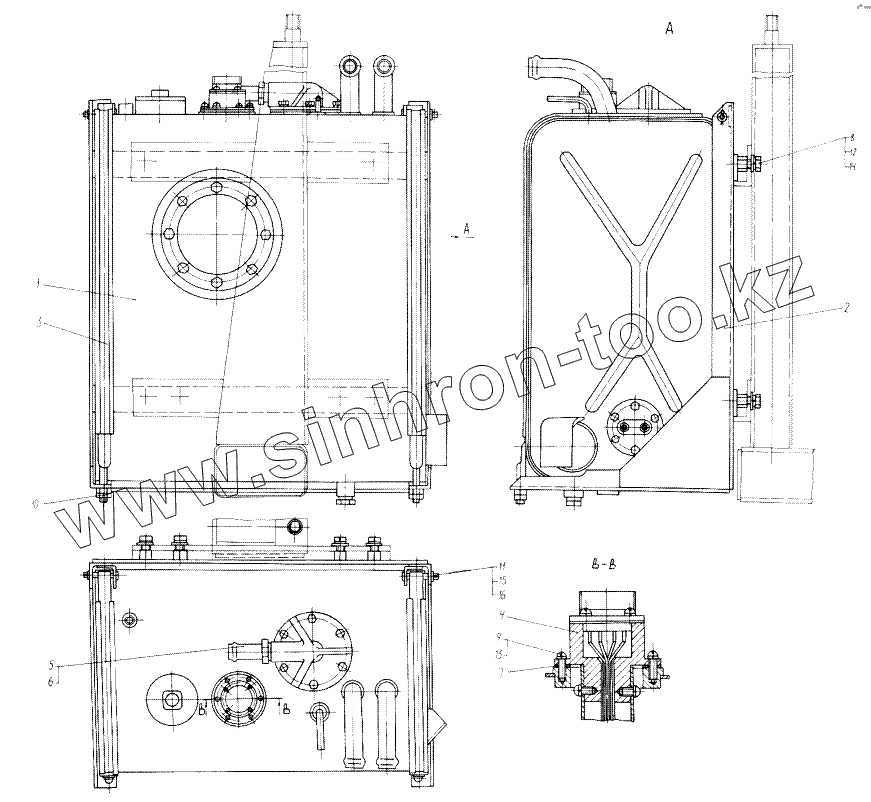

Каталог запасных частей к технике: КЗКТ-74281. Установка дополнительного топливного бака 7428-1102002-50

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КЗКТ-74281 (2000)

Схема > Не выбрано Установка кабины 7428-5000002 Кабина 7428-5000010 Кабина 7428-5000010 Кабина 7428-5000010 Кабина 7428-5000010 Кабина обитая и окрашенная 7428-5000012-10 Кабина обитая и окрашенная 7428-5000012-10 Кабина обитая и окрашенная 7428-5000012-10 Кабина обитая и окрашенная 7428-5000012-10 Установка стеклоочистителя 7427-5205008 Установка омывателя 7427-5208008 Установка кронштейна крепления термоса 7427-3900016-10 Установка гнезд канистр 7427-3900018 Установка гнезда канистры 7427-3900019-10 Установка скобы крепления аптечки 7427-3900022-10 Установка ящика для инструмента 7428-3900027 Установка кронштейна крепления огнетушителя 7427-3900030, 7427-3900031 Установка гнезда ведра 7427-3900036 Установка коробки СМУ 7428-3900055 Установка кронштейна крепления паяльной лампы 7427-3900060-01 Коврик пола 7427-5109010-20 Коврик пола правый 7428-5109020-20 Коврик пола левый 7428-5109021-20 Коврик пола задний 7428-5109030 Крышка люка пола 7427-5113010 Установка ящика вещевого 7427-5303001 Установка консоли 7427-5325200-10 Установка консоли 7427-5325200-10 Установка сиденья 7427-6800001 Зеркала заднего вида 7427-8201010-10 Спальное место 7427-8219010 Окно ветровое 7428-5200010 Окно боковое правое 7428-5403050, левое 7428-5403051 Крышка люка задка 7427-5613010 Крышка люка 7427-5713010-01 Дверь правая 7428-6100012-10, левая 7428-6100013-10 Дверь правая 7428-6100012-10, левая 7428-6100013-10 Навеска двери Ограничитель двери правый 7427-6106070, левый 7427-6106071 Установка уплотнителя 7427-6107020 Установка щита кабины наружного 7428-8022001 Установка оперения 7427-8400001-11 Облицовка радиатора 7427-8401010-11 Облицовка радиатора 7427-8401010-11 Боковина облицовки радиатора с панелями, правая 7427-8401012-21 Боковина облицовки радиатора с панелями, левая 7427-8401013-21 Капот передний правый 7427-8402018-11, левый 7427-8402019-11 Капот средний правый 7427-8402060-11, левый 7427-8402061-11 Капот задний правый 7427-8402080-11, левый 7427-8402081-11 Стяжка дужек передняя 7427-8402240-11 Стяжка дужек задняя 7427-8402260-11 Установка крыльев задних 7428-8404001 Установка крышки вентиляционного люка 7427-5304008 Фильтровентиляционная установка (ФВУ) 7428-8038001-10 Фильтровентиляционная установка (ФВУ) 7428-8038001-10 Установка кронштейна 7428-8047005 Установка отопителя 7427-8100001-10 Отопитель 7427-8101010-10 Установка крышки люка 7428-8104100-10 Установка отопителя 7427-8106008 Подвеска двигателя 7428-1000003, 7427-1000003-10 Двигатель 8401.10-04, 8401.10-14 Останов двигателя 7428-1030002 Установка топливного бака правого 7427-1101002-10, левого 7427-1101003-10 Защита БЦН насоса 7427-1101004 Бак топливный 7427-1101010-10 Установка дополнительного топливного бака 7427-1102002 Установка дополнительного топливного бака 7427-1102002 Бак топливный дополнительный 7427-1102010 Пробка топливного бака 7426-1103010 Трубопроводы топливные 7427-1104001-10 Трубопроводы топливные 7427-1104001-10 Установка фильтров 7427-1105002 Акселератор 7427-1108005-10 Педаль с кронштейном 7427-1108010 Кронштейн 7427-1108110-01 Рычаг двуплечий 7427-1108180 Рычаг двуплечий 7427-1108190 Тяга рычага 7427-1108200 Установка воздухоочистителя 7427-1109003 Установка воздухоочистителя 7427-1109003 Фильтр воздушный 238Н-1009010 Уплотнитель 7427-1109100 Установка выхлопных труб 7427-1200002, 7428-1200002 Установка балки радиаторов 7428-1300002 Установка балки радиаторов 7428-1300002 Установка радиаторов 7428-1300004 Установка радиаторов 7428-1300004 Радиатор с кожухом 7428-1301008 Тяга задней опоры 7427-1302225 Тяга задней опоры 7427-1302230 Монтаж трубопроводов 7428-1303005-01 Монтаж трубопроводов 7428-1303005-01 Муфта вентилятора 7428-1308031 Ролик натяжной правый 7427-1308110, левый 7427-1308111 Щетка правая 537-1308500-01, левая 537-1308502-01 Шкив ведущий привода вентилятора 7427-1308510 Вал карданный 7427-1316010 Установка двигателя 7428-1001010-50 Двигатель в состоянии установки на шасси 7428-1001012-50 Установка дополнительного топливного бака 7428-1102002-50 Трубопроводы топливные 7428-1104001-50 Трубопроводы топливные 7428-1104001-50 Установка электронной педали 7428-1108006-50 Установка фильтра воздушного 7428-1109003-50 Установка фильтра воздушного 7428-1109003-50 Система выпуска отработавших газов 7428-1200001-50 Система выпуска отработавших газов 7428-1200001-50 Балка радиаторов 7428-1302002-50 Монтаж трубопроводов системы охлаждения 7428-1303005-50 Монтаж трубопроводов системы охлаждения 7428-1303005-50 Колесо направляющего аппарата 535-1501085 Ступица 535А-1503060-30 Колесо насосное 535А-1503100-21 Колесо направляющего аппарата 535А-1503156-10 Колесо турбинное 535А-1503184-20 Корпус поршня 535А-1503220-50 Поршень фрикциона 535А-1503250 Кронштейн 537-1508129 Тяга 537-1508142, 537-1508154 Насос масляный 535А-1509010-11 Насос задний 535А-1509110-02 Насос откачивающий 535А-1509210-12 Планетарные ряды 535А-1510030-30 Картер промежуточный 7428-1711014 Картер промежуточный 535А-1511016-01 Картер промежуточный 535А-1511020-01 Опора подшипников 535А-1511070 Ступица передачи 535А-1511090 Корпус фрикциона 535А-1511114-01 Вал промежуточный 535А-1511140-10 Картер коробки передач 535А-1511190-20 Механизм блокировки 535А-1512320-30 Клапан насоса 535А-1512410-21 Крышка в сборе 538-1517136-Б Коробка передач гидромеханическая с маслопроводами 7426-1700011 Коробка передач гидромеханическая 7426-1700030 Коробка передач 7428-1700035 Привод управления 7427-1703002 Механизм управления 7427-1703010 Кронштейн 7427-1703060 Тяга 7426-1703130, 7427-1703164 Тяга 7427-1703160-01 Гидротрансформатор 7426-1709010 Картер с клапанами 7427-1709012 Клапан перепускной 7427-1709140 Вал турбинный 537-1709160 Корпус сальника 537-1709284 Втулка уплотнительная 537-1710050 Крышка задняя 7428-1710150 Толкатель 537-1711244 Привод управления гидрозамедлителем 7427-1712001 Установка гидроаккумулятора 7427-1712002-10 Механизм управления трансмиссией 7426-1712010 Клапан гидрозамедлителя 7428-1712500-01 Кран управления 7427-1712550 Клапан плавности I передачи 537-1713010, Клапан плавности заднего хода 537-1713015 Радиатор правый 7427-1714012 Радиатор левый 7427-1714013 Подвеска ГМКП 7426-1715010 Подвеска маслобака 7426-1718004-01 Бак ГМП 7426-1718010-01 Заборник фильтрующий 7426-1718106 Маслопроводы ГМКП с гидрозамедлителем 7428-1719010-10 Маслопроводы ГМКП с гидрозамедлителем 7428-1719010-10 Передача повышающая 74281-1730010 Передача повышающая 74281-1730010 Передача повышающая 74281-1730010 Передача повышающая 74281-1730010 Муфта отключения трансмиссии 7427-1731010 Вал торсионный с фланцем 7427-1731022 Крышка с сальником 7427-1731028 Крышка 7427-1731037 Вал ведомый 7427-1731060 Стакан привода 7427-1731140 Насос для смазки 7427-1731200 Установка раздаточной коробки 537-1800008 Управление раздаточной коробкой 7428-1804001 Установка дублирующего привода 535В-1800014 Коробка раздаточная 74281-1800020 Коробка раздаточная 74281-1800020 Коробка раздаточная 74281-1800020 Вал первичный 7428-1802024 Крышка 535А-1802065-Б Крышка 7427-1802107 Дифференциал 7427-1802150 Крышка 7426-1802192 Корпус 7427-1802193 Картер привода 7427-1802230 Стакан 535А-1802313 Поддон 537-1802400 Указатель уровня масла 7427-1802450 Пневмопереключатель 535А-1803100 Включатель блокировки 7428-1803145 Кронштейн привода 537-1803213-Б Кран 7427-1804310 Шланг гибкий 537-1804402-Б Шланг 7427-1804404 Насос с крышкой 7428-1808010 Установка карданных валов 7427-2200005 Вал карданный межмостовой 7426-2201010-01 Вал карданный промежуточный 7426-2202010 Вал карданный II заднего моста 7427-2205010 Вал карданный переднего моста 7426-2206010 Опора промежуточная 537-2206110-Б Вал карданный 7427-2208010 Вал карданный 537-2215010 Привод передних колес 7428-2300005 Подвеска редуктора первого переднего моста 7426-2301002 Редуктор 1-го переднего моста 537-2302010-01 Редуктор 1-го переднего моста 537-2302010-01 Шестерня ведущая 537-2302021 Крышка фигурная 535А-2302050 Дифференциал переднего моста 538Д-2303010-01А, 538Д-2303010-01В Коробка дифференциала 538Д-2303013-А Коробка дифференциала 538Д-2303015-10 Крышка дифференциала 538Д-2303016-10 Корпус игольчатого подшипника 537-2303044 Сателлит с шайбой 538Д-2303054 Кулак поворотный 7427-2304001 Полуось 537-2304068 Сальник 535А-2312250 Сальник 543-2312292 Насос 537-2312400 Подвеска редуктора переднего 2-го моста 7426-2321002, Подвеска редуктора заднего моста 7426-2421002 Редуктор главной передачи 7428-2322004 Редуктор привода второго переднего моста 7428-2322007 Редуктор второго переднего моста 7428-2322010 Редуктор второго переднего моста 7428-2322010 Картер промежуточный 7426-2322012 Привод задних колес 7426-2400005 Редуктор главной передачи 7428-2402004 Редуктор главной передачи 7428-2402004 Редуктор привода заднего моста 7428-2402007 Редуктор второго заднего моста 7428-2402010 Редуктор второго заднего моста 7428-2402010 Картер промежуточный 537-2402012 Вал привода 7426-2402063 Крышка нижняя 7426-2402125 Крышка 7426-2402157 Сальник 535А-2402215 Чашка межосевая 7428-2402310 Плунжер 537-2402438-10 Сетка 537-2402470 Плунжер с клапаном 537-2402490 Комплект дифференциала 535А-2403004 Чашка дифференциала 535А-2403006 Дифференциал 535А-2403010, 7426-2403010 Крышка боковая 537-2403026 Шпонка со штифтом 535-2403062 Полуось 537-2403069-10 Полуось наружная 537-2403130-02 Вал карданный 537-2403133 Кожух планетарной передачи 537-2405012-02 Водило планетарной передачи 537-2405018-11 Сателлит передачи 537-2405033 Редуктор первого заднего моста 7428-2502010 Редуктор первого заднего моста 7428-2502010 Шестерня 7428-2502021 Установка седельного устройства 7426-2700001 Седельное устройство Установка переднего буксирного крюка 7428-2800000 Установка заднего буксирного прибора 537-2800002-10 Рама с крюками и бампером в сборе 7428-2800010 Крюк буксирный 537-2805012 Собачка защелки 537-2805017 Цепь шплинта защелки 537-2805022-10 Крюк буксирный передний 7426-2806010 Подвеска передних колес 7426-2901010 Подвеска передних колес 7426-2901010 Кронштейн подвески 7427-2901060 Рычаг верхний правый 7427-2902790-01, левый 7427-2902791-01 Рычаги подвески нижние 7427-2902820-01 Амортизатор 7426-2905306 Крышка верхняя 535-2905322 Поршень амортизатора 7426-2905350 Крышка амортизатора нижняя 7426-2905380 Крышка 7426-2905410 Подвеска колес задняя 7426-2910010 Подвеска колес задняя 7426-2910010 Рычаг подвески верхний 7427-2914110 Ось верхних рычагов подвески 537-2914132-Б Ось нижних рычагов подвески 537-2914170 Рычаг подвески нижний 7427-2914150-01 Балансир задней подвески 7426-2918010 Балансир 7426-2918012 Ось балансира подвески 537-2918052-10 Коробка подушки балансира 537-2918212-30 Палец 537-2918231 Кронштейн рулевого привода передний 537-3003038-01, задний 537-3003130-01 Кронштейн с втулками 537-3003131-20 Тяга первого моста средняя 537-3003142 Тяга первого моста правая 535А-3003164 Тяга средняя второго моста 537-3003180 Кронштейн маятникового рычага 535А-3003210 Крышка 535-3003216 Ступица с поворотным устройством правая 7428-3103002СБ, левая 7428-3103003 Ступица колеса 537-3103005 Ступица правая 7428-3103006, левая 7428-3103007 Ступица с барабаном 537-3103012-01 Сальник с пружиной 537-3103037 Стакан сальника 537-3103052 Гайка подшипника 535А-3103076-10 Ступица с тормозами и стойкой левая 537-3104002-01, правая 537-3104003-01 Колесо 537-3101011-03 Управление рулевое 7427-3400001 Управление рулевое 7427-3400001 Управление рулевое 7427-3400001 Рулевой механизм 535А-3401006-01 Сальник 535-3401025 Вал рулевого управления с шестерней и подшипниками 535-3401034 Винт рулевого управления 535А-3401037 Тяга соединительная 7426-3414190 Усилитель гидравлический 7426-3405010-01 Усилитель гидравлический 7426-3405010-01 Наконечник гидроусилителя с шаровым пальцем 540-3405015-01 Головка распределителя 537-3405016 Цилиндр усилителя с втулкой в сборе 540-3405020-01 Насос 7427-3407010-01 Трубопровод 7426-3408020, 7426-3408024 Бак масляный рулевого управления 7427-3410010-10 Клапан масляного бака гидроусилителя 537-3410160 Тяга продольная 7426-3414010 Тормоз 7426-3501010, 7426-3501011 Пружина колодок 537-3501034 Цилиндр колесного тормоза 7426-3501050-01 Колодка тормоза 537-3501090 Установка педали тормоза 7426-3504001 Педаль тормоза 7426-3504010 Кронштейн с втулками 7426-3504049 Тяга 7426-3504052 Установка главных тормозных цилиндров 7426-3505005 Цилиндр тормозной главный 7428-3505010 Поршень главного тормозного цилиндра 537-3505020 Держатель с пружиной 535-3505110 Установка тормозного крана 7426-3537001 Тормоз стояночный 7426-3507001 Тормоз стояночный 7426-3507001 Колодка правая 7426-3507014 Колодка левая 7426-3507015 Эксцентрик 7426-3507064 Суппорт тормоза 7426-3507070 Штанга регулировочная 7426-3507160 Привод стояночного тормоза 7426-3508001 Кронштейн рычага стояночного тормоза 7426-3508004 Кронштейн со втулками 7426-3508060 Кронштейн со втулками 535А-3508100 Тяга передняя 7426-3508120 Тяга промежуточная 7426-3508130-10 Кронштейн с втулками 7426-3508170 Тяга задняя 7426-3508230 Трубопроводы 7426-3506001 Трубопроводы 7426-3506001 Трубопроводы 7426-3506001 Трубопроводы 7426-3506001 Трубопроводы и соединительная арматура от компрессора 7428-3506002-50 Гидропровод 537-3506096 Гидропровод 7426-3506360 Гидропровод 7426-3506362 Гидропровод 7427-3506374, 537-3506376 Шланг к полуприцепу 7426-3506380 Трубопроводы 7427-3506002 Шланг 7426-3506440 Шланг 7426-3506450 Установка водоотделителя 7426-3511001 Установка ресиверов 7426-3513001 Установка ресиверов 7426-3513002 Хомут 538-3513038-А Установка клапана 7426-3515002 Установка клапанов 7426-3522001 Подпоромер 7426-3821036 Щиток нижний 7427-3805022 Установка фар и сигнала 7427-3700006-01 Установка фонаря командира 7428-3700015 Установка подкапотных ламп 7427-3700044 Фара 7428-3711000 Кожух фар 7427-3711012-01 Кронштейн правый 7428-3716018 Кронштейн левый 7428-3716019 Монтаж электрооборудования 7428-3700002-10 Монтаж электрооборудования 7428-3700002-10 Монтаж электрооборудования 7428-3700003 Электрооборудование 7428-3700004 Монтаж электрооборудования 7428-3700010 Монтаж электрооборудования 7428-3700010 Монтаж электрооборудования (по двигателю "Камминз") 7428-3700010-50 Монтаж проводов к стеклоочистителю 7427-3700012 Установка переключателя 7428-3700020 Крышка аккумуляторного ящика 7427-3703370 Крышка аккумуляторного ящика 7427-3703374-10 Кронштейн 7428-3709058, 7428-3709059 Установка кнопки 7427-3733010 Блок-реле 7427-3747009 Коробка релейная 7427-3747032-01 Коробка релейная 7428-3747032-50 Установка каркаса 7427-3800001-10 Установка подпоромера 7428-3800006 Установка датчика 537-3800008-01 Установка датчиков ГМП 7427-3800016 Установка прибора ИМД-21Б 7428-3800019-01 Привод спидометра 537-3802010 Щиток с приборами 7427-3805014-20 Щиток левый с приборами 7428-3805014-50 Щиток с приборами 7427-3805016 Щиток с приборами 7427-3805018 Крышка щитка правая 7427-3805020 Щиток верхний 7427-3805028-10 Каркас панели приборов 7427-3805070 Датчик уровня 7427-3827010-02 Жгут проводов по ГМКП 7427-3724005 Жгут проводов задних фонарей 7428-3724008 Жгут проводов по лонжерону 7428-3724027 Жгут проводов задних фонарей 7428-3724032 Провод генератора 7427-3724034-ХЛ Провод генератора 7427-3724034-50ХЛ Провод 7428-3724035 Жгут проводов 7427-3724047 Провод 7427-3724052-ХЛ Жгуты проводов 7428-3724054-50 Провод 7427-3724057-ХЛ Провод 7427-3724058-ХЛ Провод стартера 7427-3724061 Жгуты проводов 7427-3724054-10 Провод 7427-3724067 Жгут проводов между задними фонарями 7428-3724070 Жгут проводов 7427-3724079 Кабель 7428-3724080 Провод 7428-3724082-ХЛ Провод 7428-3724093 Провод массы топливных баков 7428-3724115 Жгут проводов задних фонарей 7428-3724116 Провод рентгенометра с розеткой 7428-3724149 Жгут проводов по двигателю 7428-3724159 Жгут по двигателю 7428-3724159-50 Перемычка 7427-3724170 Перемычка 7428-3724180 Провод 7427-3724298 Жгут проводов 7427-3724375 Жгут с герконами 7427-3827027 Коробка отбора мощности 74281-4202010 Картер 7427-4202016 Крышка в сборе 537-4202056 Привод управления 7427-4216003 Тяга с вилками 535В-4216068-В Тяга с вилками 7427-4216256 Установка подогревателя 7427-1015002 Установка подогревателя 7427-1015002 Лебедка в состоянии установки 537Г-4500001 Установка лебедки 537Г-4500010-01 Кронштейн 7426-4500145 Лебедка с кожухом 537Г-4501009-01 Лебедка 537Г-4501010 Лебедка 537Г-4501010 Лебедка в сборе 537Г-4501014 Редуктор в сборе 537Г-4501018 Редуктор в сборе 537Г-4501018 Корпус редуктора 537Г-4501019 Муфта предохранительная 537Г-4501025 Насос масляный 537Г-4501080 Водило 537Г-4501085 Барабан 537Г-4501110 Ролик 537Г-4501325, 537Г-4501325-01 Переключатель в сборе 537Г-4501410 Фрикцион 537Г-4501510 Крышка 537Г-4501589 Кронштейн с рычагом 537-4503428-Б1 Кронштейн с рычагом 537-4503446-Г Кронштейн в сборе 537-4503460-В Кронштейн в сборе 537-4503462-Б Тяга с вилками 537-4503474-Г Блок роликов 537-4504180 Установка блока 7427-4505002 Блок в сборе 537Г-4505010 Скоба буксирная 537Г-4505080 Шкворень в сборе 537Г-4505091 Редуктор 537Г-4506010 Подрамник с кронштейном 537Г-4507305 Тросоукладчик 537Г-4511010 Пакет фильтроэлементов 538ДП-4616100 Система сапунирования агрегатов 7427-8005002 Система сапунирования агрегатов 7427-8005002 Система сапунирования агрегатов 7427-8005002 Система сапунирования агрегатов 7427-8005002 Система сапунирования агрегатов 7427-8005002 Автомобиль-тягач 74281-0000010 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002 Комплект ЗИП-0 74281-3900002

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
7428-1102002-50	7428-1102002-50		Установка дополнительного топливного бака
1	7428-1102010-50		Бак топливный дополнительный
2	7428-1102100-50		Кронштейн крепления дополнительного топливного бака
3	7427-1102100-10		Хомут крепления дополнительного топливного бака
4	7427-3827010		Датчик уровня топлива
5	7427-1104100		Ниппель
6	535А-1104226		Прокладка
7	7427-1102134		Прокладка
8	201495-П2		Болт М10-6gх20
9	220077-П29		Винт М5х10
10	250512-П29		Гайка М10-6Н
11	252005-П29		Шайба 8
12	252006-П29		Шайба 10
13	252133-П2		Шайба 5Т
14	252136-П29		Шайба 10.ОТ
15	258038-П29		Шплинт 3,2х16
16	260043-П29		Палец 8х48

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
